CAD中填充菱形的方法

在使用CAD软件过程中，我们可能需要填充大量的图形图案，简单方便的操作可以让你事半功倍。如果要在CAD中填充菱形,那么该如何操作?下面是一个简单的方法 ，具体步骤如下：

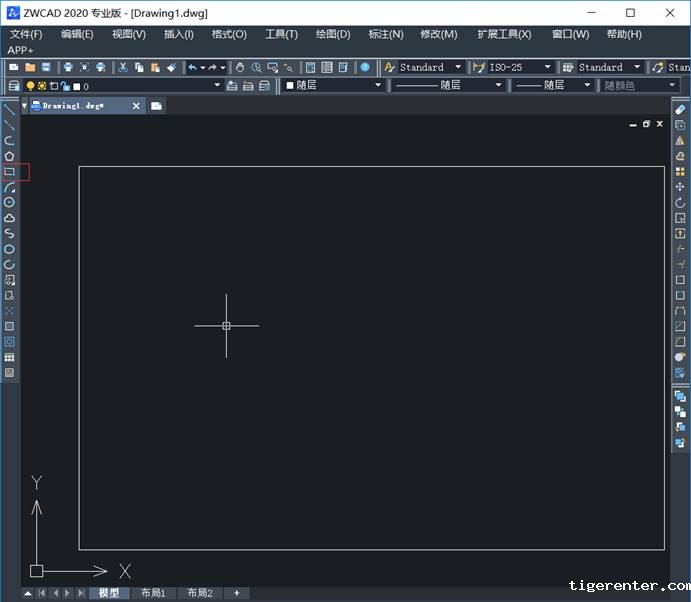

1.打开一个CAD软件，点击左侧的“矩形”图标画一个待填充区域,这里菱形就是要填充的区域。

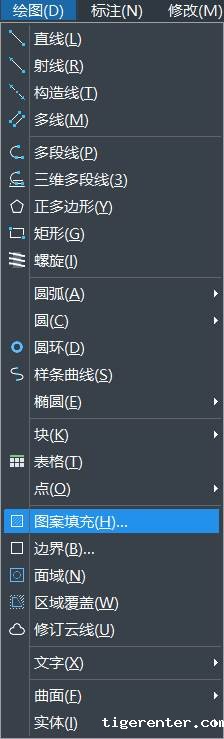

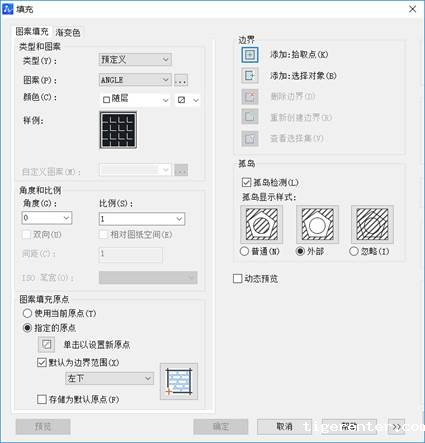

2.然后快捷键“H”+“空格”或者绘图—图案填充,出现如下图所示填充编辑框 ：

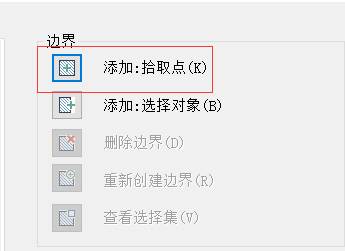

3.先点击“添加.拾取点” ，如图所示：

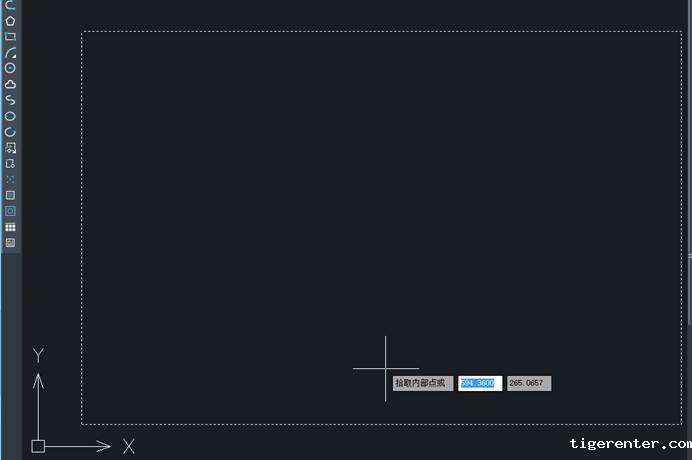

4.返回原界面之后，将光标中心点取要填充的区域内，边框显示为虚线则选取成功，如果是过于复杂的填充区域会选取非常久

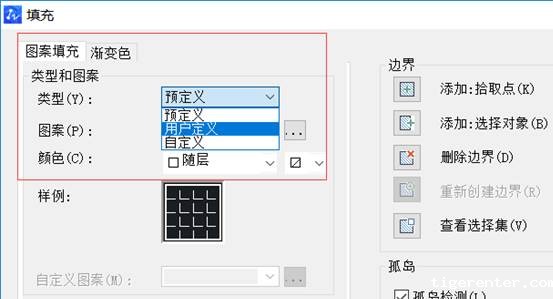

5.再敲击“空格”，会回到填充编辑框 ，然后点击如下图所示，将类型改为“用户定义”

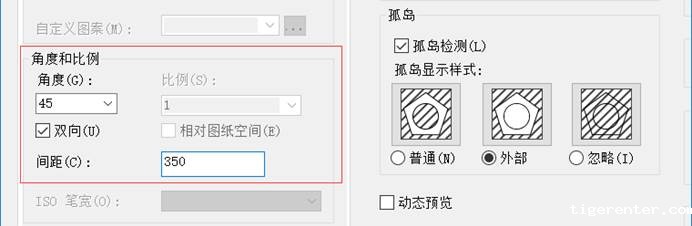

6.如下图所示在“角度”下输入“45”度（意思就是横线的旋转方向） ，接着勾选“双向”，然后输入间距，这里输入350（这个是菱形的边长，意思是350*350的边长的意思，可以按自己具体需要输入其他）

7.可以先点击“预览”一下，看一下大概效果，然后“空格”回到填充编辑框

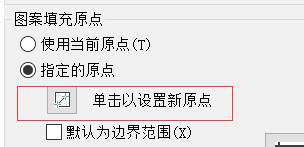

8.需要更改一下“图案填充原点”，改为“指定原点”，然后点击如图所示位置“单击以设置新原点” ，如图所示：

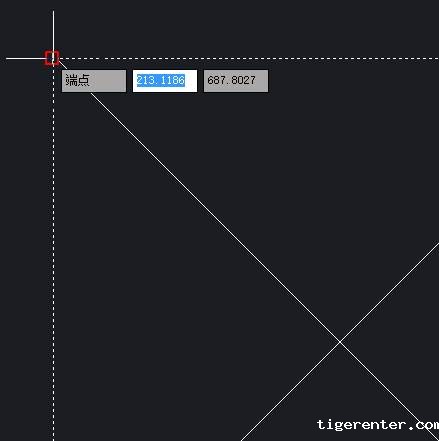

9.会跳回到原来界面中来，将光标中心点击要指定的原点，然后回到填充编辑框

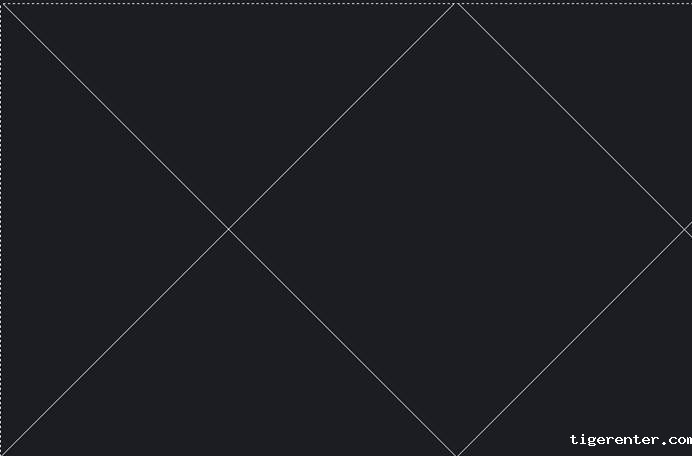

10.然后点击“确定”就可以了，也可以双击进去更改，原点就是这个菱形的拼接的起点。

以上介绍了填充菱形使用方法，希望这些技巧能在日常使用CAD设计过程中对大家起到一定帮助。
