CAD设计弯头有什么技巧？
我们在CAD设计图形时，为了设计图纸的美观及设计图的实用性我们在设计图形时，需要与弯头相结合，本文给大家介绍如何绘制弯头，希望能帮助到大家！
1. 首先，我们打开tigerenterCAD软件，在绘图区域画一条长度为1000左右的线段，命名为AB。
2. 以AB线段的端点为起点，再画一条长度为222的线段，这条线段命名为AC。

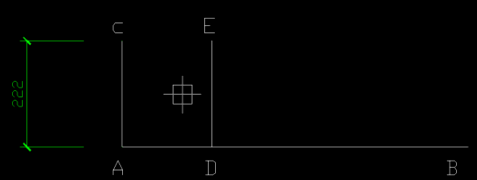

3. 接着，将AC向右偏移188.5，得到一条线段，命名为DE。

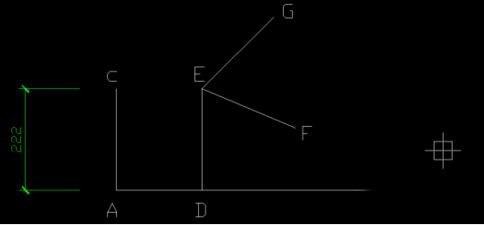

4. 选直线DE以E点为中心，通过旋转和复制，先输入RO+空格，再输入C+空格，旋转角度为67.5°，得到线段EF及EG。

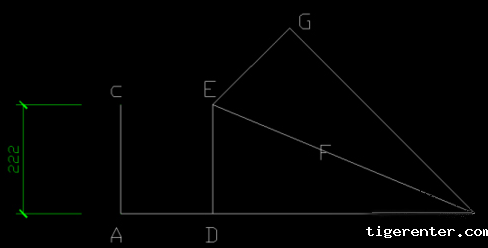

5. 输入F,按住shift键的同时点击AB和EF，得到它们的圆心，同时，连接BG。

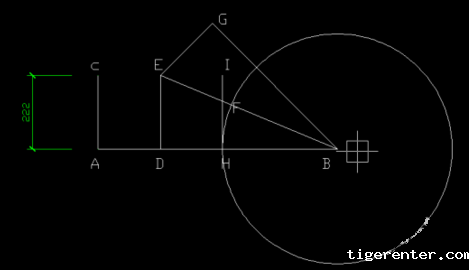

6. 再以D点为中心，通过对AC线段镜像，得到线段HI，以B为圆心，HB为半径画圆。效果如下：

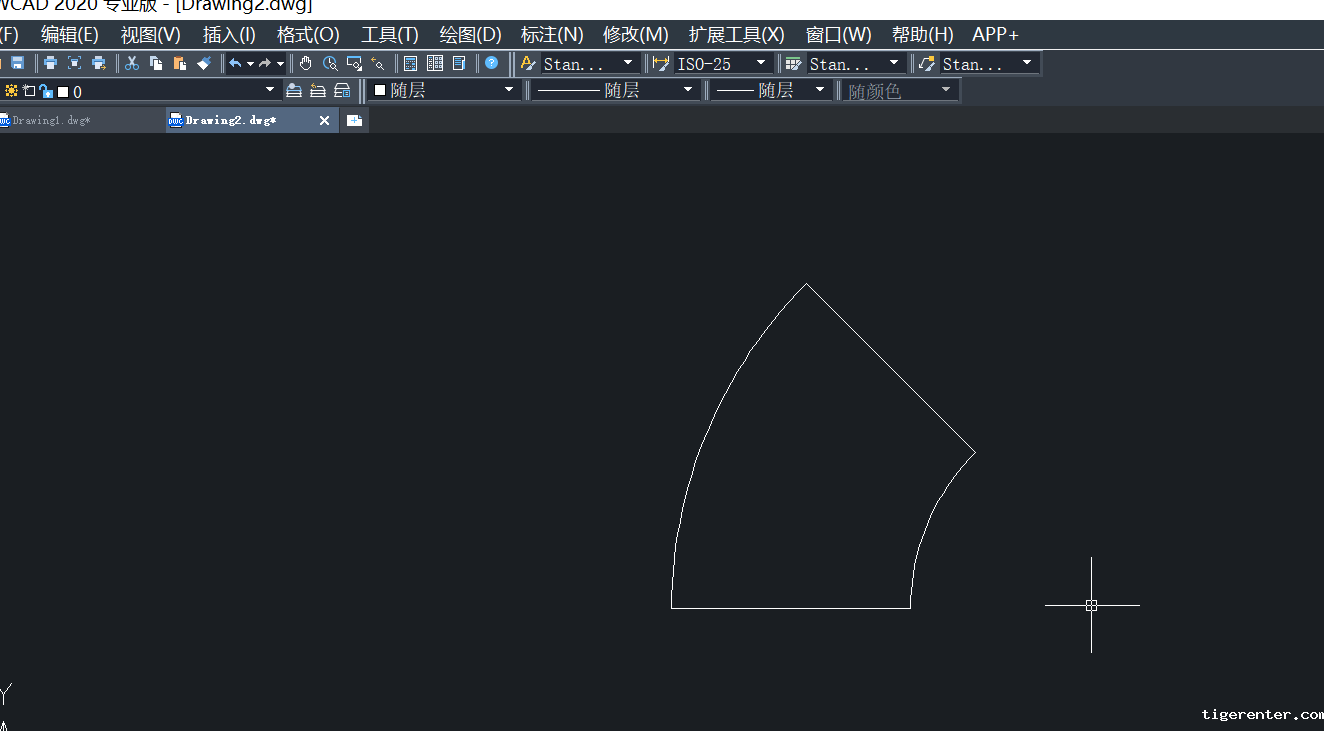

7. 我们把多余的线条删除掉，调整线型，这样我们的弯头就绘制完成了。
