CAD实用性技巧总结

我们在CAD做机械设计时，会发现经验比较丰富的小伙伴，他们会有一些实用性的技巧，技巧这个东西我们完全掌握了就不复杂，能帮助我们制图节省非常多的重复时间，提高了不少制图效率，本文将给大家介绍一些使用性技巧，希望能帮助到大家！

1. 首先，我们打开tigerenterCAD软件。自动保存的功能设置，因为要防止我们制图时电脑突然死机，我们可以通过工具菜单找到选项，在弹出的窗口中选择文件选项下的自动保存文件位置，在相关路径中可以找到图纸的备份文件，将后缀bak改成dwg，就可以使用CAD打开是自动保存文件夹下的截图：

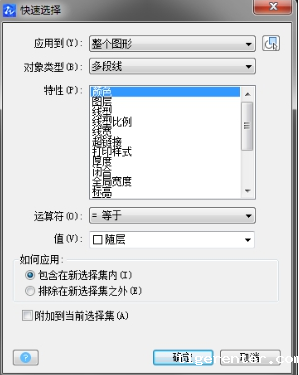

2. 合理使用快速选择：我们打开“工具”打开“快速选择”。因为快速选择可以通过元素的特性，把相同或不同的属性的元素快速的选择出来便于修改操作。

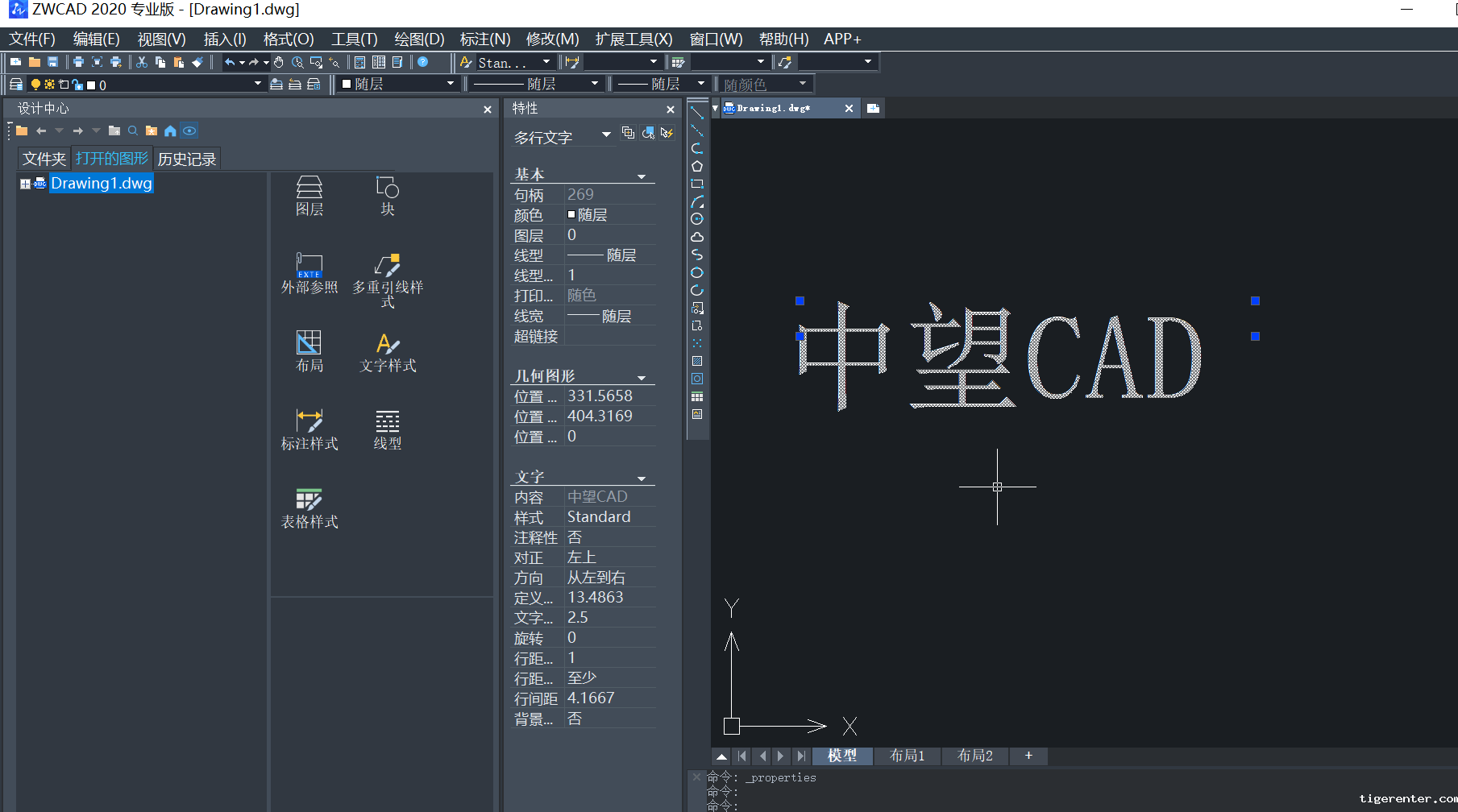

3. 试试看Ctrl+0，你会发现整个世界都是开阔的；再按一次Ctrl+0可以返回。Ctrl+1可以直接调出特性栏，可以把特性栏移动到屏幕左侧，选取了对象之后，除了会显示对象的特性，还可以直接修改。我们也可以试试Ctrl+2的功能，在CAD的设计中心里我们可以看到图层、文字样式等相关信息。

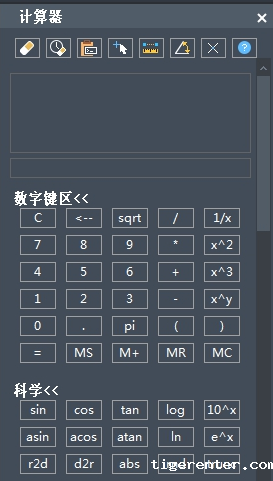

4. Ctrl+8可以直接调出来计算器。在遇到计算但是手头上又没有计算器的时候，这个功能超级简单实用。

5. 图形复制后，用Ctrl+Shift+V可以粘贴成块。这个非常重要，双击图案可以直接编辑。有些重复性标准的东西，用块可以在一张图中对比前后修改情况。

6. Ctrl+z是撤回，取消前一步操作，怎么样，是不是比鼠标点击菜单的撤销按键要简单的多？

7. re命令也是非常实用的，除了处理“圆变成多边形”以及“图框无法缩小”这两个问题之外，在填充的时候遇到复杂的圆弧时候，有时候CAD会提示图形没有闭合，这个时候就用re命令，就可以解决。

你学会了吗？
