CAD深度符号插入技巧
在tigerenterCAD软件中机械制图中标注深度符号怎么插入，我们在CAD绘图时，需要经常对图形深度做标注，标示深度尺寸，那我们怎样用专业的符号标示深度，并把它显示出来呢？本文给大家介绍怎样插入深度符号，希望能帮助到大家！
1.首先，我们打开新利全站体育官网登录软件。

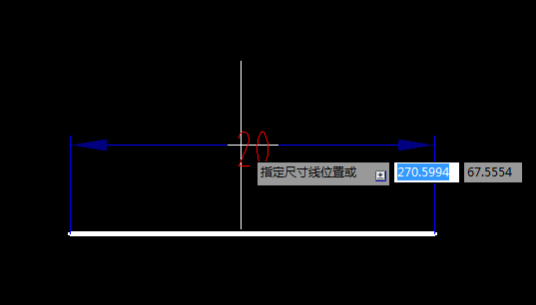

2.绘制一条长为20的直线并对直线进行尺寸标注。

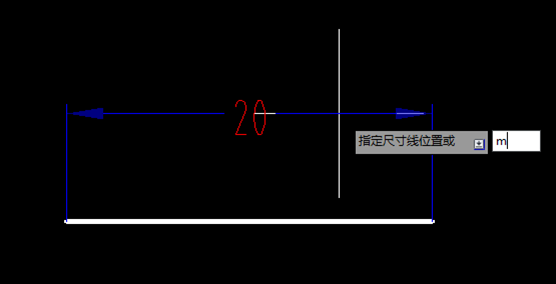

3.如图所示，我们在标注尺寸的过程中根据命令行提示输入快捷键M（多行文字）

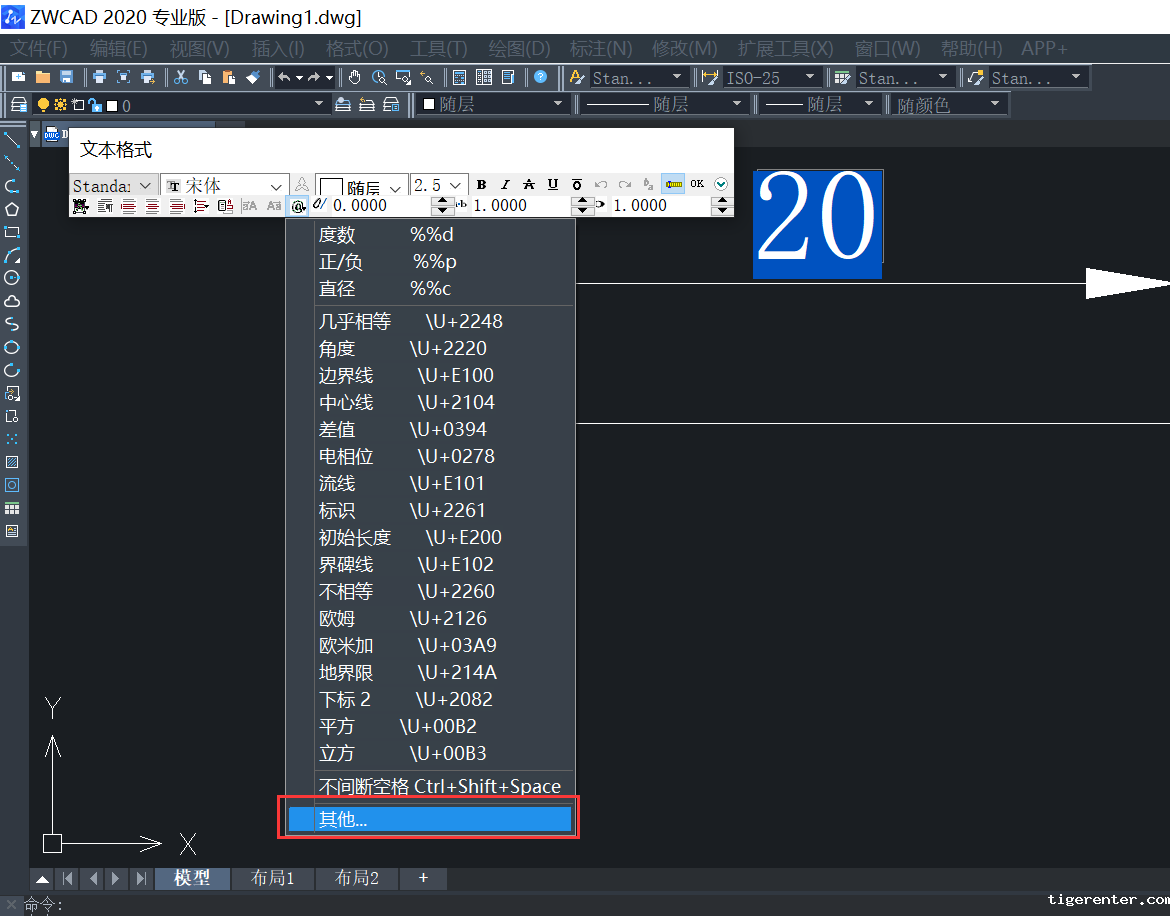

4.我们在弹出“文字格式”对话框，在选项栏中找到“@”，并点击它，在它弹出的下拉菜单中找到“其他”，点击。
5.在弹出了“字符映射表”，先选择字体“AMGDT”，在出现的字符中找到深度符号。说明一下，这个字体我们也是需要一个一个的去找的，看哪个字体中有深度符号，就选择哪个字体。
6.鼠标左键双击深度符号，当它出现在“复制字符”框中时，用鼠标左键选中它，然后点击“复制”按钮。然后，我们回到了CAD的标注，在20前面直接“ctrl+v”，粘贴完毕。

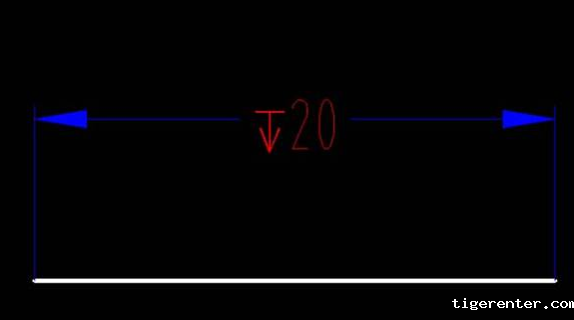

7.如下图所示，完成标注，这个标注中就有了深度符号，有了这个标注一看就知道是深度20。
