CAD新手最容易踩中的三大绘图雷区

大家不妨回忆一下，作为曾经CAD新手，有没有注意到自己绘图的时候，总是要改来改去，其中最明显的就是，经常画了一些图形之后，标注时才发现，箭头以及标注数字都太小了，在修改标注样式和重新画之间反复横跳。

为了避免新手伙伴出现这种摇摆不定的情况，今天还是有必要分享CAD绘图的5大雷区，希望大家不要再踩了。

以下截图均来自新利全站体育官网登录

1、不要怕画

当然不是让你乱画，而是要明白，很多画下去的图形线条，其实并不是最终呈现，而是要通过大量修改命令才能完成的。

例如TR修剪，AR阵列，O偏移，MI镜像等等，使用频率非常高。

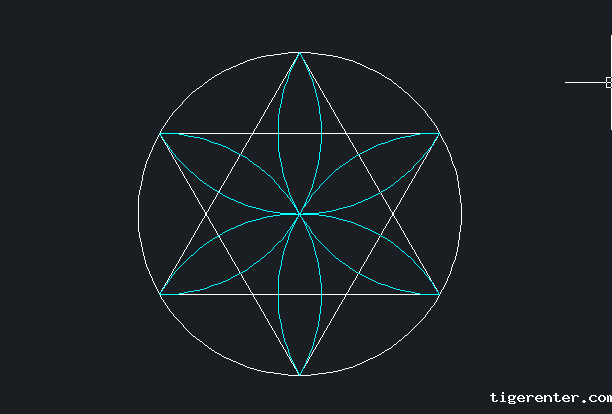

下面抓1个出来演示

TR修剪，软件会让你选取对象来修剪边界，默认全选，也有人喜欢自己点选边界，因人而异的，基本上没什么问题。

但是要注意的是，TR的边延伸模式，因为那些不相交的直线有可能会默认为延伸边界，这样的话会让你出现修改不干净的情况出现，其实注意一下就好。

下图为中心线延伸成为了边界，因此修剪得不干净。

2、不要画重复的线条

其实对于新手小伙伴来说，画重线真的是基本操作了。

多发生在各种查漏补缺，这边不够那边也漏，慢慢就会有一些线条重叠了，而更让大家无奈的是，补了一条完整的线条后，想要点选删除，又选不中，如此反复就浪费时间了。

虽然强调不要画重线，但如果无法避免，那就用一种比较快捷的方式删除。

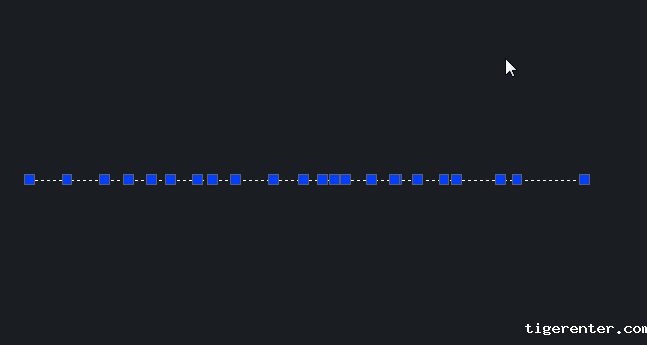

之前有小伙伴建议可以用Overkill命令来实现，下面演示一下。

有多少条线不知道，但交给这命令，就可以把多余的重复的删去，至于那些选项怎么勾，大家可以按实际需要设置。

3、不要随便炸开（X分解）

这里包括图块以及填充图案

图块的话，如果只是修改，其实没必要分解，因为有相关命令进行编辑，例如BEDIT或者双击。

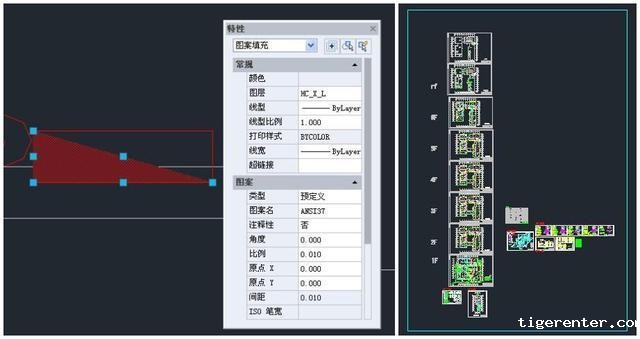

而填充图案则是大忌，有一种错叫连环错。

之前在悟空回答过一位小伙伴，他建筑图纸里的消防栓用错了填充图案，分解后的每一个都有十几万的线条，要知道整张图纸得有多少个消防栓，导致图纸崩了。

再说一次，不是不能而是不要随便分解，最主要是不要大批量分解。
