在CAD中我们绘制的中心线不够明显怎么办？
CAD在绘制中线的时候，有些人的显示就是一条直线，这样会导致后期的绘图不方便和不明显，容易导致失误和不必要的麻烦。我们怎么才能设置好CAD的中心线呢？
我们来看快解决办法，分析一下这样的原因。
问题的所在是因为CAD中的线型比例设置的并不合理。

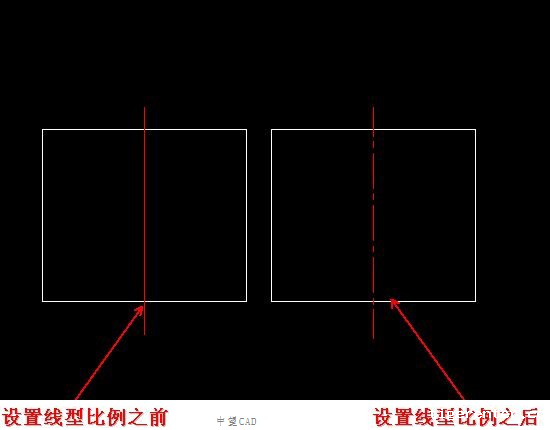

我们更改一下这部分的设置即可。我们在命令行中输入【LTS】即为线型比例的快捷键，回车后我们可以看到输入新线型比例因子，在这个部分我们输入2，回车后，发现现在的线段是一中心线显示的形式。我们可以看看下图的一个对比，是不是我们的中心线更加明显了。
