CAD栏选功能不会用怎么办？
在CAD中栏选我们如何巧用它呢？CAD对象常用的选择方法包括点选、窗口选择、窗交选择、栏选、圈围、圈交以及快速选择。下面给大家介绍一些栏选使用方法。
栏选图形是指在选择图形时拖拽出任意折线，凡是与折线相交的图形对象均会被选中。
1.我们在命令行输入F——回车——指定栏选点。如图，我们需要通过栏选选中图中的矩形。

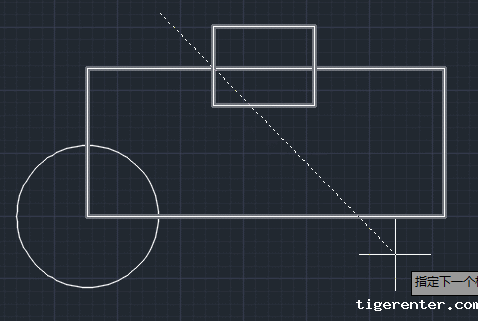

2.在命令行输入F并回车后，鼠标会拉出一条直线，控制直线使得与矩形相交，如下图:

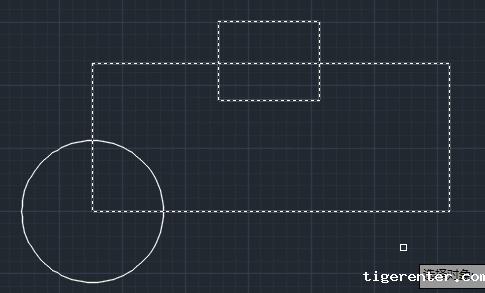

3.完成后得到的效果如下图。
