CAD线型管理器的部分调整技巧
在CAD中我们如何去设置图形虚线大小呢？
1.首先，我们打开CAD软件。

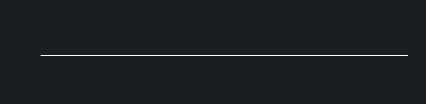

2.绘制一条直线。
3.然后，我们点击“虚线型”就可以了，找不到虚线型的话，我们可以在“线型管理器”中添加虚线型，再点击“虚线型”就可以了。
4.设置虚线型的比例大小的三种方法：

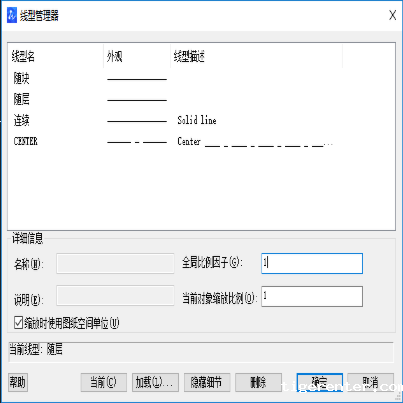

（1）打开特性里的线型比例选项，打开线型管理器，可以根据需要设置全局比例因子，从而调整线型的大小，这里小编将比例因子改为2，进行确认，虚线比例就改变了 。

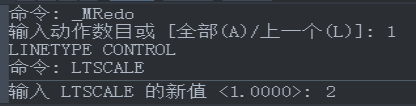

（2）在命令行中，填写 LTSCALE ，CAD软件的默认值为1，可以通过输入更大的比例因子调节线型的比例大小，这里小编输入了2，虚线的比例也会改变。

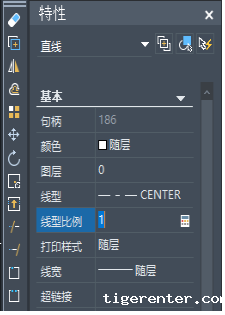

（3）点击虚线，再点击鼠标的右键，在右方的特性里也可以调整线型比例的大小。
