CAD填充时如何使文字不被填充？
我们在新利全站体育官网登录绘图过程中，我们可能会遇到这样的问题：绘制图形填充后，发现图形填充好了，但是标注和文字也被覆盖了，我们需要把覆盖的文字和标注显示出来，该怎么去设置呢？

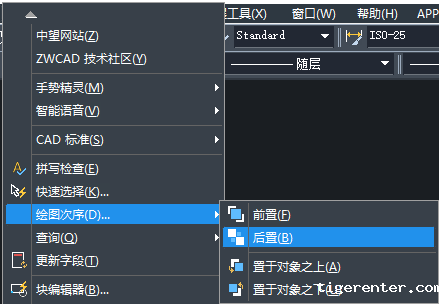

1. 我们在界面栏找到“填充”点击，将填充绘图顺序后置，或者点击文字和标注，让它们位置前置，这样填充就不会覆盖文字和标注了。

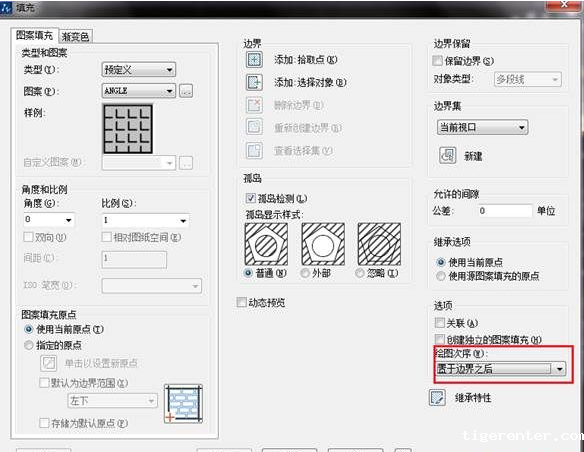

2. 一样是将填充的位置调后，但是我们可以在填充的时候就直接选择填充在对象之后；打开填充对话框，将绘图次序选择“置于边界之后”。

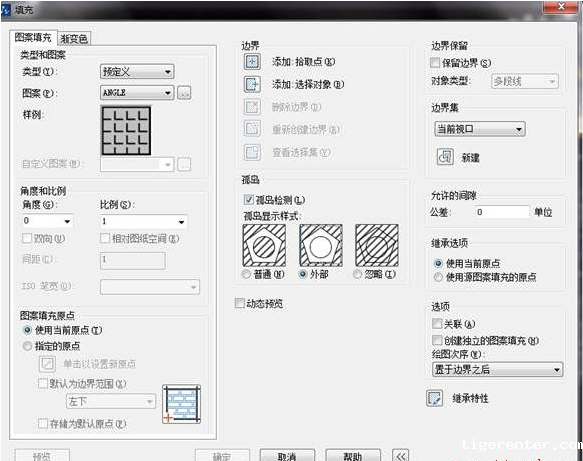

3. 那如果我们发现由于填充的图案太密集，文字和标注前置也还是看不清，有种被覆盖的感觉。所以我们可以在填充的时候就把文字和标注排除在外。我们输入命令H进入填充面板，打开孤岛监测，选择外部填充，这样CAD就会监测到文字和标注的存在，填充的时候就不会覆盖到了。
