如何用CAD设计避雷针
避雷针顾名思义感觉就不太好绘制，那我给大家介绍一些绘制技巧。
1. 首先，我们打开tigerenterCAD软件。

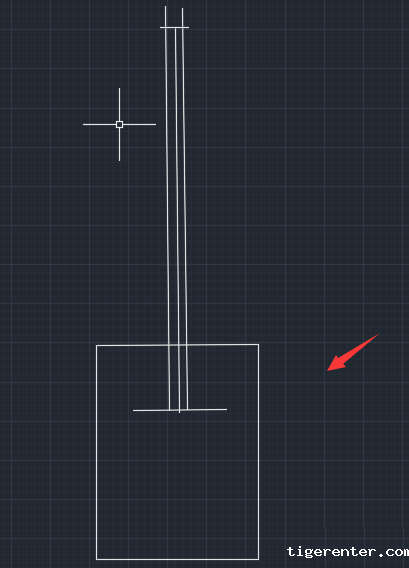

2. 在界面栏找到直线命令，选择直线命令我们画出避雷接地装置的连接线及向天装置，如下图：

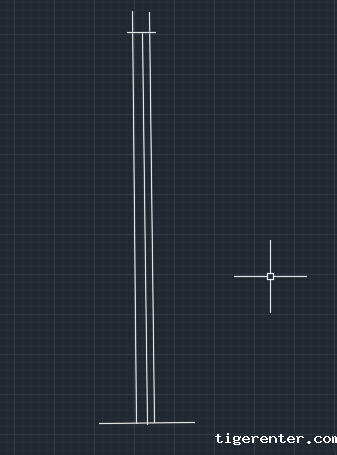

3. 然后，我们再用直线命令在下面绘制出避雷接地装置的埋地装置。
4. 我们选择埋地装置和连接线我们找到线型选项，在线型内选择虚线。

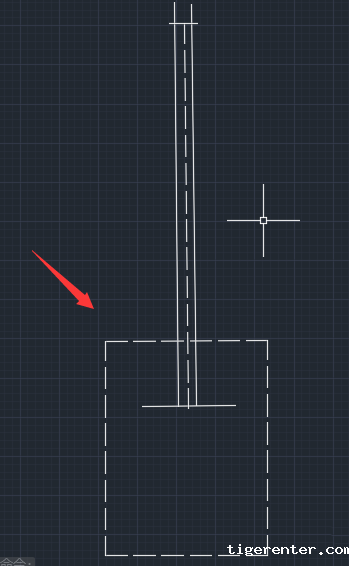

5. 点击虚线之后将连接线和埋地装置都设置为虚线线型，如下图：

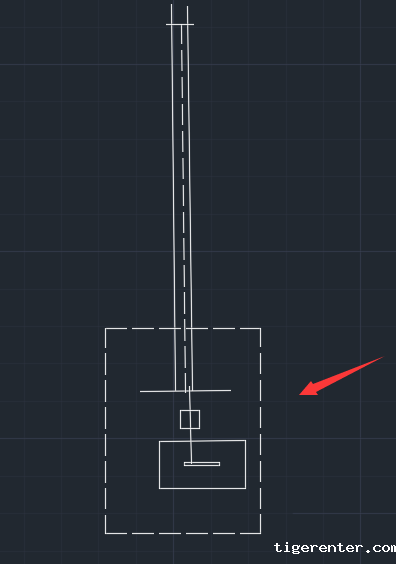

6. 设置好线型之后在画出连接线和埋地装置之间的部件图形，如下图：
7. 绘制完组合图形之后再在修改里找到修剪选项，选择修剪选项我们选择图形将多余的线进行修剪，然后再在绘图里找到填充选项。

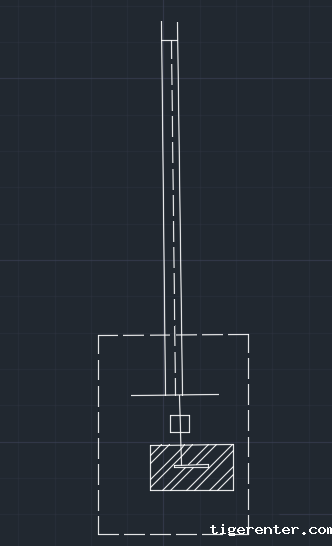

8. 选择填充选项选择需要的图案，将埋地装置填充为该图案，这样我们的避雷接地图形就绘制好了，如图所示：
