CAD螺母图形设计技巧
在CAD中绘制螺母图形我们可以采用拉伸图形来设计，本文给大家介绍一些方法。
1.首先，我们将视图转换到三维的东南测角。
2.我们为了作图方便我们在CAD最下面的工具栏中打开“正交”和“对象捕捉。

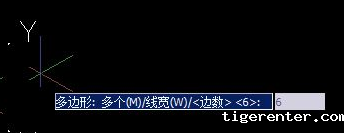

3.然后选择“正多边形命令”，输入“6’，“内切于圆”选择正六边形。

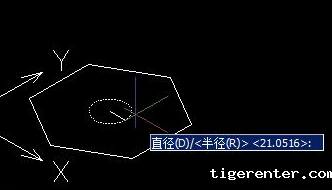

4.拉出一个合适大小的正六边形，选择画圆工具，选择以正六边的中心为圆心，画一个略小的圆形。

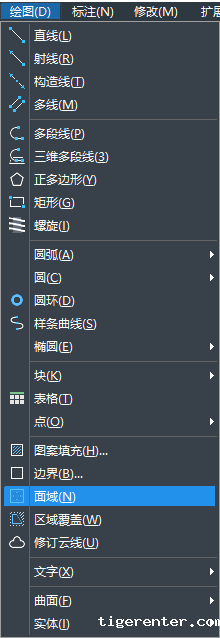

5.打开最上端的“绘图”点击“面域”，将正六边形和圆建立为面域。

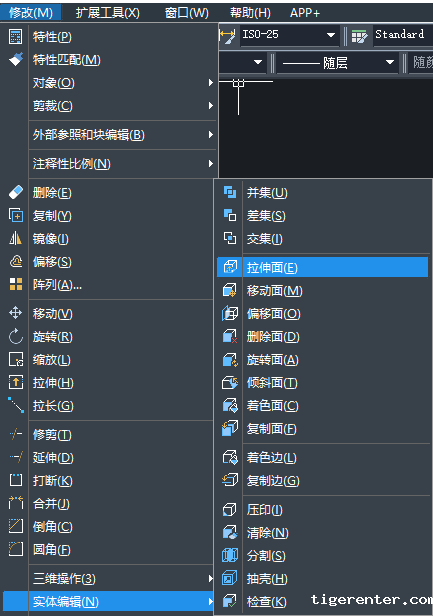

6.点击最上面工具栏的“修改”点击“实体编辑”再点击“拉伸面”。
7.将正六边形和圆拉伸高度设为“20”，角度为0.高度可以根据正六边形的大小而决定。

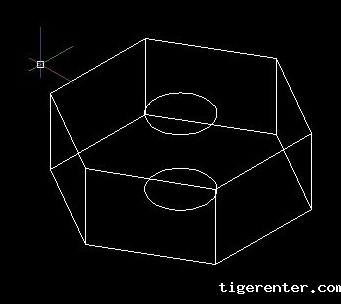

8.中心的两个圆用直线连上；这样螺母就用拉伸面命令绘制出来了。
