在CAD中插入点离图块远怎么办?

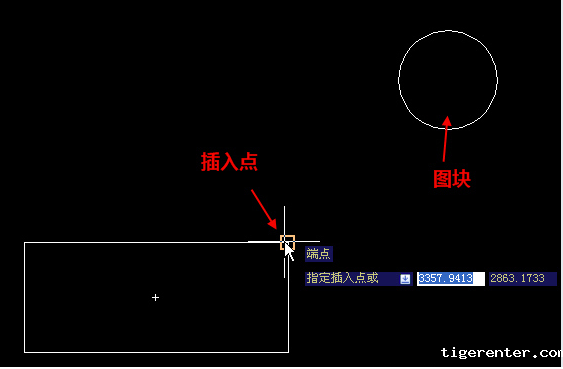

当我们插入图块时发现插入点离图块很远怎么办?如下图所示:

1.双击图块,弹出块编辑对话框,单击“确定”按钮进入块编辑器。不管你用的是RIBBON界面还是经典界面,在块编辑相关的面板或工具栏中找到“参数”再找到“基点”。
2.点击,然后将基点参数放置到插入点应该在的位置。
3.关闭块编辑器并保存刚做的修改。我们会发现,图块自动移动到了该在的位置,如下图所示:
