CAD如何标注钝角度数?
我们在使用CAD绘制图形时,直角、锐角的角度可能会比较好标注一点,那么我们的钝角该如何去标注角度呢?
1.首先,我们打开CAD软件。

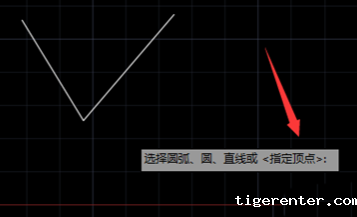

2.绘制一个外交为大于180度的钝角。
3.我们输入角度标注命令“dan”,回车。默认命令为“指定顶点”,回车。

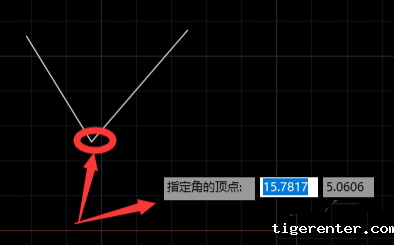

4.然后,指定一个角点。

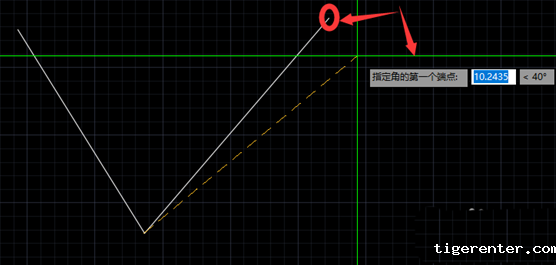

5.再指定角的第一个端点。

6.之后,我们在另一边也指定一个端点。

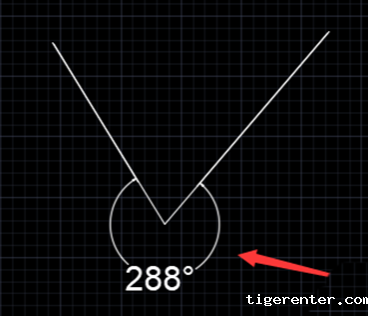

7.这样标注就完成了,如下图所示,角度标注为288°。
