CAD设计酒架有什么技巧呢？

本文将给大家介绍酒架绘制技巧，希望能帮助到大家！

1.首先，我们打开新利全站体育官网登录绘图软件。

2.然后，我们绘制一个框（快捷键REC），我们在绘图区域定一个点，再点击键盘“D”，填写尺寸，如1000*500。

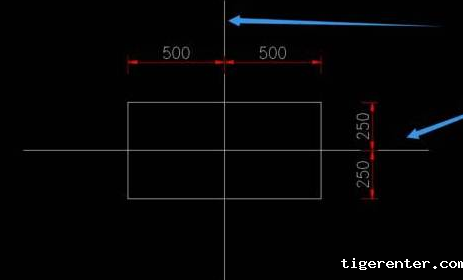

3.接着，从框中间，画中心线，如下图：

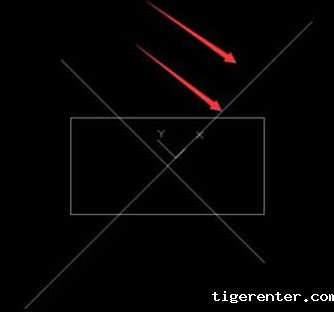

4.然后，以将两条中心线，以交接点，旋转（快捷键RO）45°。

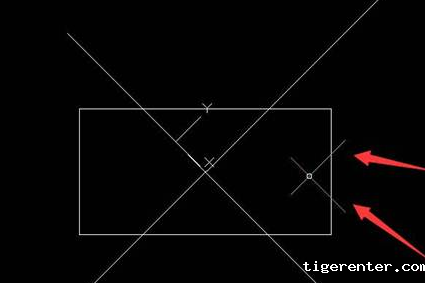

5.因为涉及酒架板件的厚度，这里以18mm板材厚度为例。然后修改“管理用户坐标”，快捷键ucs。在模型里面，点解任意一条斜线，点击两处不同位置（同一斜线上），再点击上方任意一个位置。确定“管理用户坐标”完成。

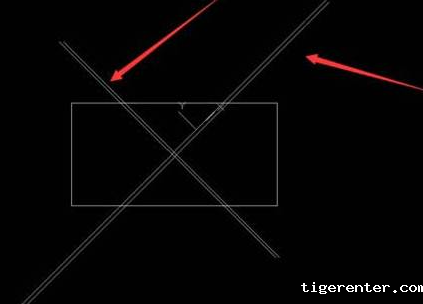

6.然后，将其中一条线“移动”（快捷键m）9mm，再“复制”（快捷键CO）18mm，如下图：

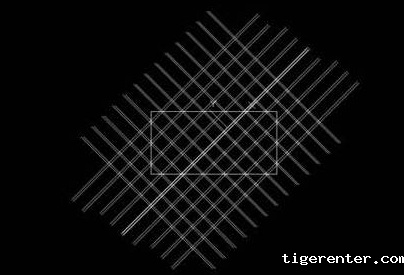

7.左边的斜线也一样复制，再将所以的线，（以内空为100*100）复制整个框内，如下图，在复制所的线时，鼠标“管理用户坐标”依旧要保持45°角，复制数据填写118。

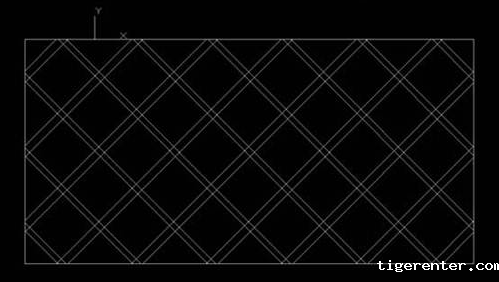

8.接下来，就是将四周多余的线，剪切(快捷键为TR)掉。

这样就完成了，大家学会了吗？
