CAD如何画轴测图？

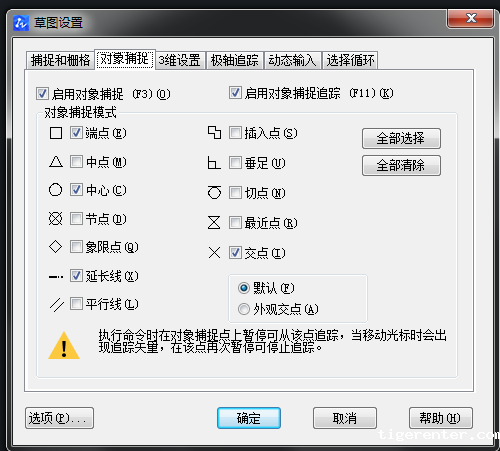

1.首先我们打开新利全站体育官网登录，在模型内通过按住shift+鼠标右击选择对象捕捉设置，打开为草图设置选项框，如下图。

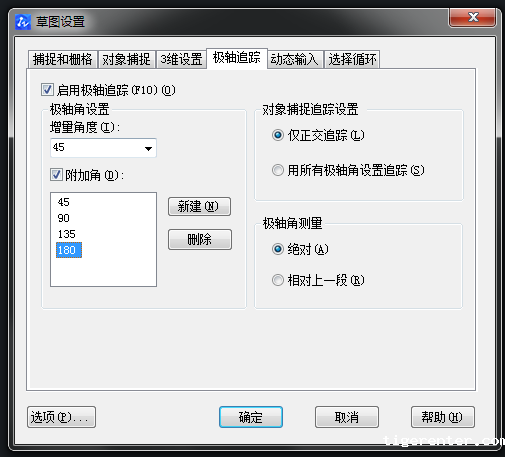

2.通过选择子选项极轴追踪按钮-启用极轴追踪，在极轴角设置编辑区域内我们设置如下操作，如下图。

3、设置好之后点击确定按钮即可，通过绘制多段线来完成此次操作。

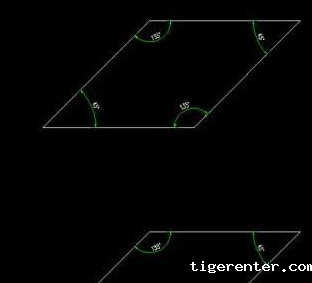

4、我们可以看到，极轴追踪为自动选取45°角，下面我们通过极轴追踪来完成一个矩形的绘制。

5、完成上面图步骤后，通过选择矩形命令复制出一个图形，采用水平垂直方式放置在原图形下方即可，如下图。

6、通过多段线命令将两个矩形进行连接，通过自动捕捉F3命令自动拾取点来完成，如下图。

7、其次，我们对不可见区域用线型来设置为虚线操作，选择线型为DASH线型。

8、通过设置完成图，如下图。

9.通过设置线型比例来调整线型的比例大小即可。
