CAD图怎么放大，但是坐标不变？
CAD图怎么放大，但是坐标不变呢？方法：找到原点，以坐标原点(0,0）为基点所有物体放大1000倍。坐标标样式里的测量比例因子改为0.001，如下图所示：
CAD图放大但坐标不变的具体解决步骤如下：

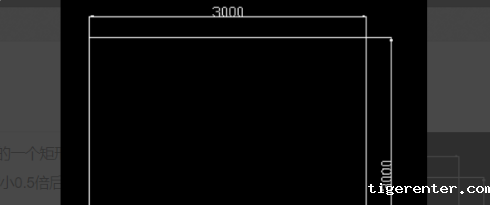

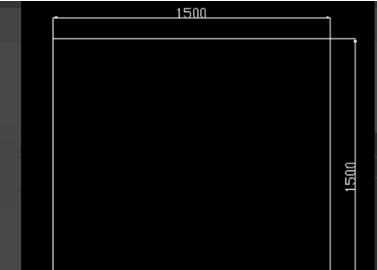

1、首先我们画3000X3000的一个矩形，输入快捷键命令SC把这个图缩小0.5倍后，我们发现尺寸就变成1500X1500，坐标就变化了。

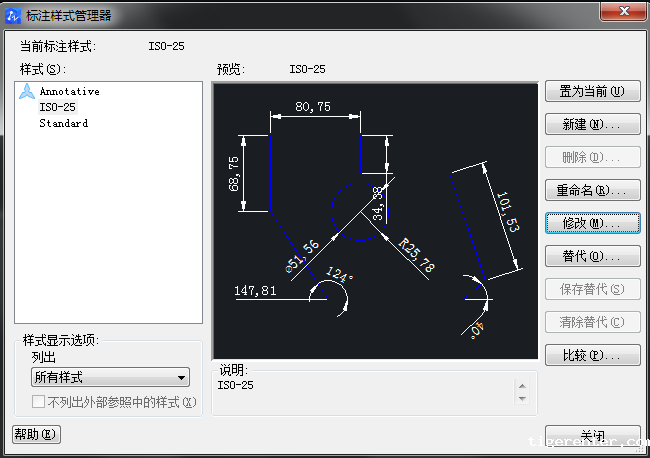

2、要保持原有的尺寸与坐标不变，需要在标注样式里修改。输入快捷键命令D后弹出以下的对话框。

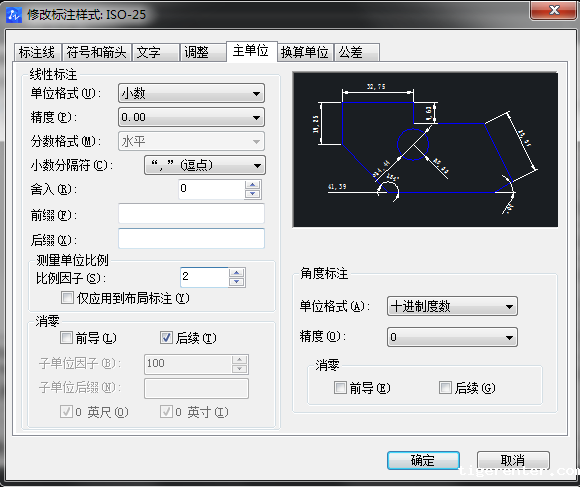

3、选择右侧的修改，点击上方的主单位的标签。在测量单位比例里由默认的1改为2。
4、然后点下方的确定，关闭这个对话框后可以看到之前的尺寸1500X1500又变成了3000X3000了。
5、同理如果图是放大2倍的话，在测量单位的比例里要改成0.5就可以了。这样原来标的尺寸可以保持不变。

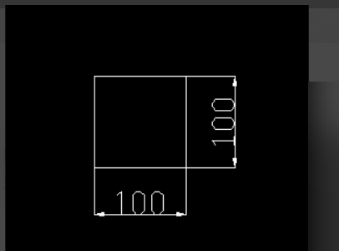

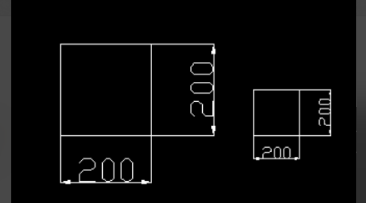

6、第二种方法把这个图做成块，选择的时候和尺寸一起选。然后用这个块进行缩放比例，原来标的尺寸不管是放大还是缩小都保持不变。
