直线和平行线在CAD中怎么用？
我们在等轴测模式下绘制直线主要有好几种方法，而在等轴测模式下绘制平行线，我们可使用复制或者偏移命令来实现。
1.极轴绘制直线

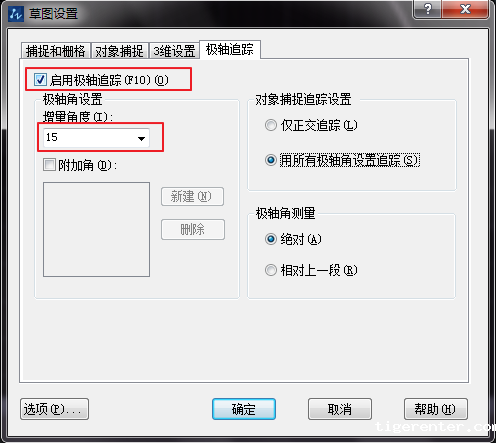

我们在 在等轴测模式下，开启极轴追踪、对象捕捉和自动追踪功能，并在草图设置对话框中的极轴追踪选项卡中设置<极轴角的增量角为15度。这样就能更方便地捕捉到特殊角度的极轴，快速定位特殊角度的直线。
2.正交模式绘制直线
与三个直角坐标轴均不平行的一般位置直线，可关闭正交模式，沿轴向测量获得该直线两个端点的轴测投影，然后连接其端点的投影点，即可绘制一般位置直线的轴测图。与直角坐标轴平行的直线，可在等轴测模式下打开正交模式，使直线与相应的轴测轴平行。对于平面多边形，其轴测图是由边线的轴测图投影连接而成的，因此可以将等轴测多边形分解为多条直线来绘制。
3.极坐标轴绘制
绘制的直线与不同的轴测轴平行时，输入的极坐标值与极坐标角度将不同。
当直线不与任何轴平行时，先通过测量定位直线两端点，然后绘制连线。
当直线与X轴平行时，极坐标角度输入30度或者-150度。
当直线与Y轴平行时，极坐标角度输入-30度或者150度。
当直线与Z轴平行时，极坐标角度输入90度或者-90度。
