命令格式
命令行：Ellipse (EL)

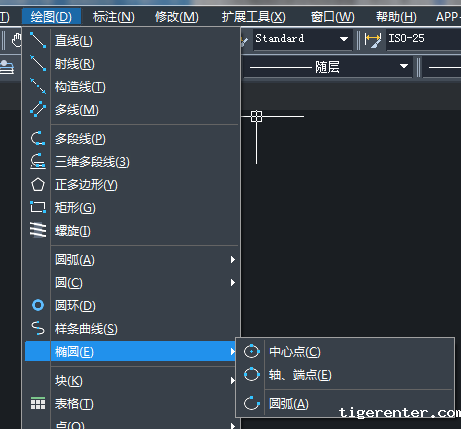

菜 单：[绘图]→[椭圆(E)]

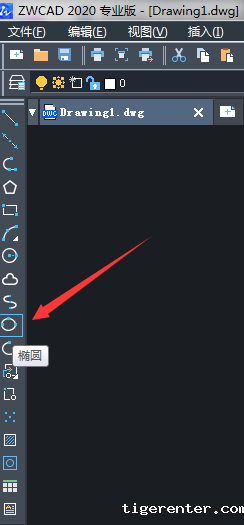

工具栏：[绘图]→[椭圆]
椭圆对象包括圆心、长轴和短轴。椭圆是一种特殊的圆，它的中心到圆周上的距离是变化的，而部分椭圆就是椭圆弧。
2.操作步骤
绘制椭圆，按如下步骤操作：
命令：Ellipse 执行Ellipse命令
弧(A)/中心(C)/<椭圆轴的第一端点>: 指定椭圆轴的第一端点
轴向第二端点: 指定椭圆轴的第二端点
旋转(R)/<其他轴>: 指定另一轴的半轴长度
