CAD弧长标注的快捷键

CAD弧长标注有快捷键吗？命令是什么？其实在CAD2004之前的版本没有弧长标注的快捷键，之后的版本有了！你可以用dimarc命令，简称dar，这个是弧长标注的快捷键。

当然，你也可以修改成自己希望的快捷键，方法是：工具-自定义里面修改。

接下来我们来看一下弧长标注详细的应用吧。

弧长标注功能，可以通过菜单栏的标注-弧长启用，也可以使用弧长标注的快捷键Dimarc（缩写Dar），具体的使用方法如下：

1、绘制一段圆弧（ 参考CAD圆弧怎么画，快捷键是什么？）

2、找到菜单栏上的标注，弧长，或者命令行输入弧长标注快捷键Dar，按回车键确认

3、然后选择需要标注的圆弧，鼠标移动，就可以拉出标注线，标注的位置可以根据需要自行选择

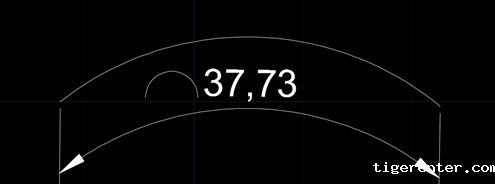

4、最后按回车键，完成圆弧弧长的标注

注意，如果圆弧本身很大，标注出来的文章可能无法看到，需要放大后才能看得清楚。

当我们在命令行输入圆弧标注命令后，会出现相关提示：指定弧长标注位置或 {多行文字(M)/文字(T)/角度(A)/部分(P)/}

如果是标注整段圆弧，可以忽略文字提示，直接移动鼠标标注出圆弧弧长

如果是标注圆弧中的其中一段，则需要输入P，按回车键确认，然后再用鼠标点选需要标注的部分

以上就是本篇文章的全部内容了，如果还想了解更多内容，请关注tigerenter官方公众号的后续文章。
