CAD如何清除图案部分区域
1.首先，我们打开CAD软件。

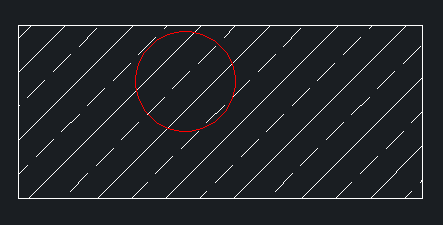

2.我们要清除下图所示中红色圆形内的填充内容。

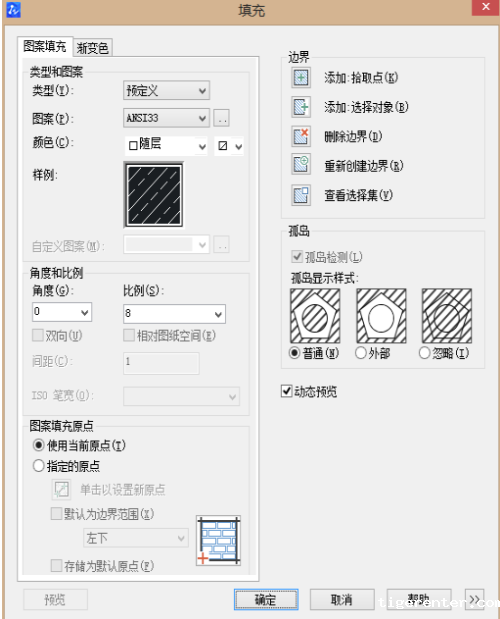

3.我们双击矩形查看其填充内容，在“填充”对话框中，确认孤岛显示样式为“普通”，点击“确定”按钮 。
4.我们在CAD软件的命令行中输入TR指令，按回车键确认 。

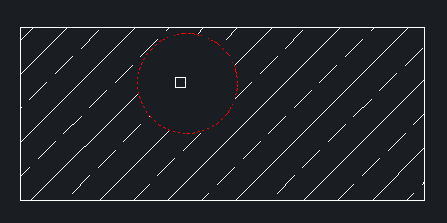

5.选择红色圆作为修建的对象，按下回车键 ，根据命令行的指示，使用鼠标点击圆内的填充区域 。
7.这样，圆内的填充区域就被我们删除掉了。

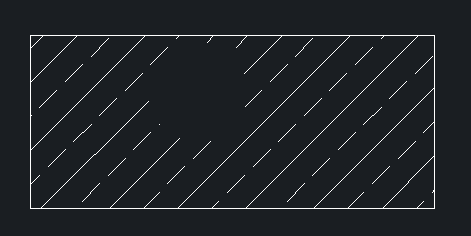

8.我们再把红色圆形删除掉，这样，我们就成功剪除了局部的填充区域了。
