CAD中对象过滤器的使用技巧
在CAD绘图软件中，对象过滤器是指图形搜索定位，，它的作用是帮助我们根据条件找到需求的对象。

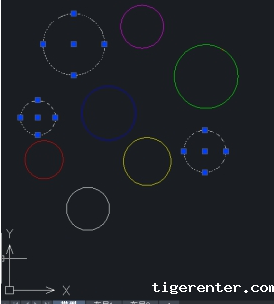

我们来看下图有很多不同颜色的圆，这时我们就可以通过对象过滤器来帮我们找到自己的需求。

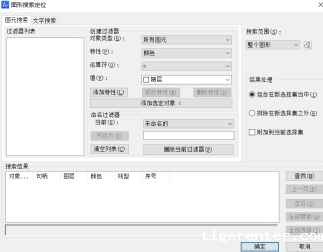

1.我们以白圆为例，在命令行输入FI，回车，就可以打开图形搜索定位。

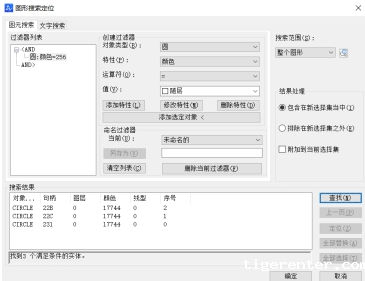

2.在弹出的图形搜索定位对话框中将对象类型选择为“圆”，特性为“颜色”，值选择为“白色”，然后点击下方的“添加特性”，单击查找，它就会把符合条件的对象全部在查找结果中显示出来：
3.我们单击“确定”的话则会将查找结果在绘图区域中显示出来。
4.只要输入自己需要的搜索条件就可以轻松把对象选择出来了，是不是很方便呢！
