CAD如何使用打断合并命令？
本文给大家介绍CAD中的打断和合并命令的使用技巧，希望能帮助到大家！
一、打断功能

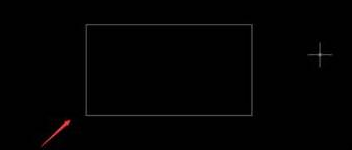

1.我们打开CAD软件，绘制一个矩形。
2.绘制完任意矩形之后，在上方菜单栏里找到【修改】选项，点击弹出下拉菜单，在下拉菜单里找到【打断】功能选项。
3、点击【打断】功能按钮，现在绘制的矩形上任意选择一个点，接下来再选择第二个打断点。

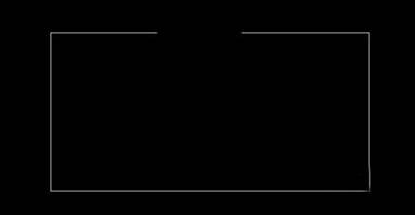

4、第二个打断点选择后，我们点击鼠标左键，就完成对指定两点之间的打断操作了，如下图所示。
二、合并功能

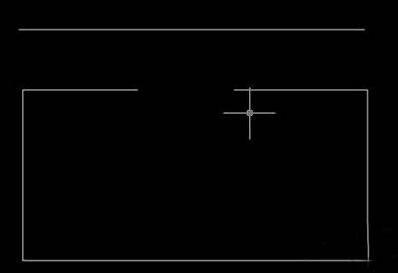

1、绘制任意一条直线，先用打断功能将这条直线打断，如下图所示。

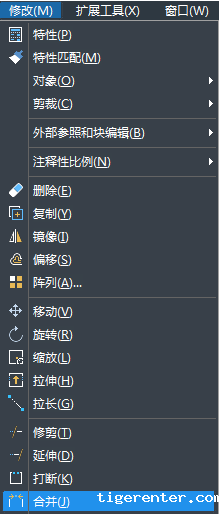

2、然后，再点击上方菜单栏里的【修改】选项，弹出下拉菜单，选择下拉菜单里的【合并】选项，点击【合并】选项之后选择要合并的两条直线。
3、然后点击【enter】按钮，即可完成两条直线的合并，如下图所示。
