CAD中如何把一个图形缩放为目标尺寸？

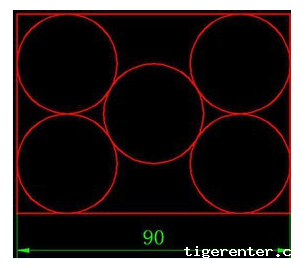

如上图，在不给出图中圆形半径数据的情况下怎么绘制目标图形？新手肯定会不知所措甚至会想利用数学思维来计算求出半径大小；但其实只要利用CAD里的scale缩放命令及参数就可以达到效果了，下面来讲讲具体步骤：
1.以任意半径画圆（这里随意取值为10）；
2.将其复制并移动到上方，距离为20；
3.利用相切的方式画中间的圆；
4.选中左侧的两个圆，以中间的圆的圆心为轴心执行镜像命令，得到右侧的两个圆；
5.选择工具栏的矩形工具绘制圆形外部的矩形；
6.在命令行中输入scale命令，将所有图形选中；

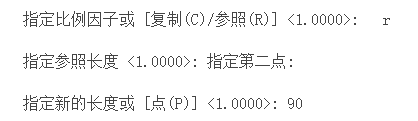

7.以矩形的任意一角点为基点，在提示的指定比例因子后输入R并回车，通过捕捉矩形底边的两个端点来“指定参照长度”，在“输入新长度”的提示后输入90，回车。
无需进行任何计算就可以快速得到指定尺寸的图形！赶紧动手试试吧！
