CAD如何用标注图纸插入沉头符号
CAD标注图纸怎么插入沉头符号呢?CAD图纸中需要添加标注,该怎么添加呢?以下就是CAD图纸插入标注沉头符号的教程,希望大家喜欢。

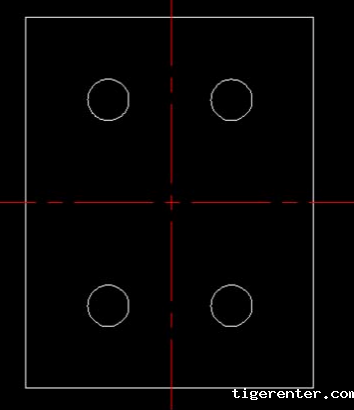

1. 首先,打开CAD软件,绘制一个图形出来

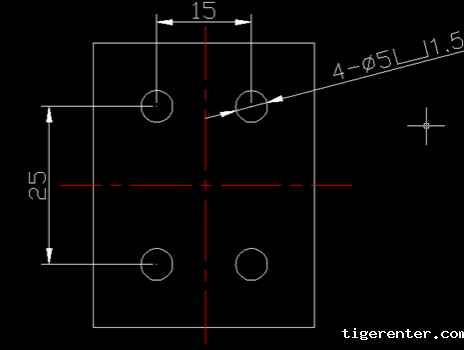

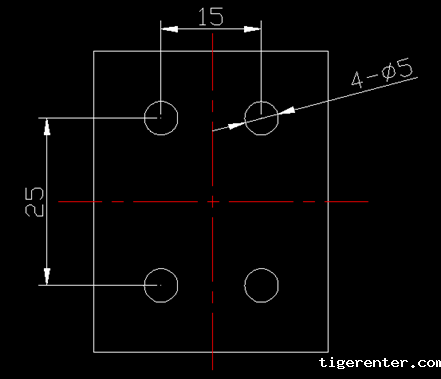

2. 然后标注图形的尺寸,点击“编辑标注”,也可以通过输入命令dimedit来操作,在“标注类型”点击“新建N”,然后在对话框输入“v1.5”,沉头的深度是1.5,选择“GDT”为字体

3. 最后选择你所需要的尺寸标注编辑就OK啦!
