CAD如何输入形位公差？
在使用CAD绘制工程图时，发现找不到标注形位公差的菜单，那么在CAD中如何标注形位公差？

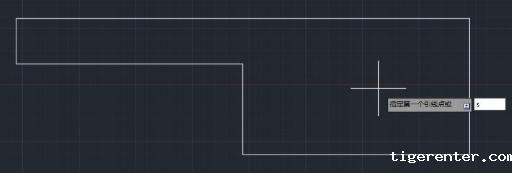

1、首先打开CAD软件，然后使用快捷命令LE；在指定的第一个输入点输入S;
2、回车后，其会弹出快速引线设置，切换到公差选项，然后点确认;
3、按绘图窗口给出的提示指定第一和第二点后，其会弹出CAD形位公差设计界面;
4、根据图纸的要求或需要对形位公差进行设置;

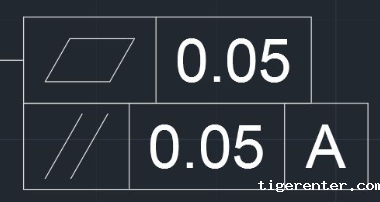

5、设置完成后，点击确认，输入的公差结果就如下图所示了;
