用CAD多线段命令与微波隔离器的绘制
多线段命令的使用操作步骤不知道大家了解多少，本文是我给大家讲解的一些步骤！
1. 第一步，先打开tigerenterCAD软件

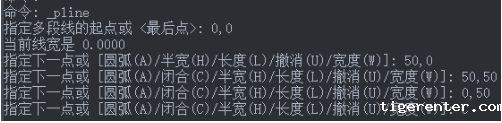

2. 第二步，选择界面“绘图”找到“多线段”命令，然后开始绘制微波隔离器的外框，操作如下图：

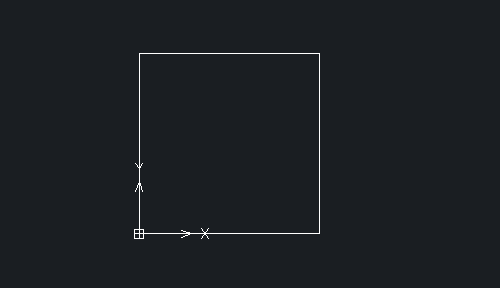

3. 下图是外框图：

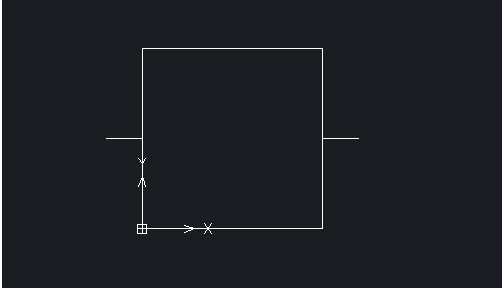

4. 第三步，在界面“绘图”找到“直线”命令，将坐标绘制为{（-10,25），（0，25），跟（50,25），（60,25）}两条直线

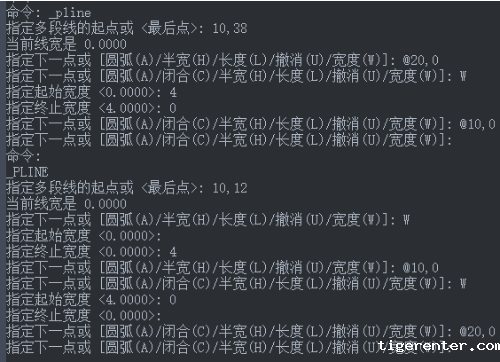

5. 第四步， 找到“多线段”命令，在绘图区绘制箭头，操作如下图：

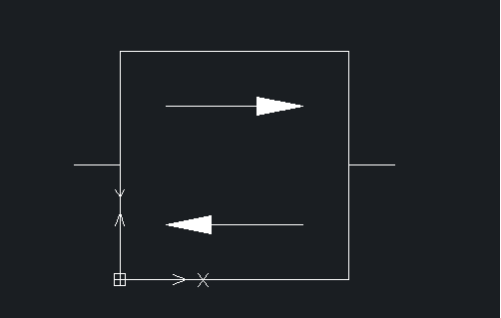

6. 箭头绘制完成图：

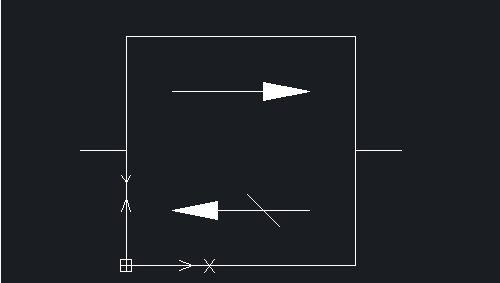

7. 第五步，打开“直线”命令，将坐标绘制为{（26.5,15.5），（33.5,8.5）}斜直线，这样CAD微波隔离器就绘制完成啦！
