用CAD建立筷子模型
以筷子模型为例，下面就让我们来了解一下CAD软件放样命令的用法吧！
1.首先，打开新利全站体育官网登录软件

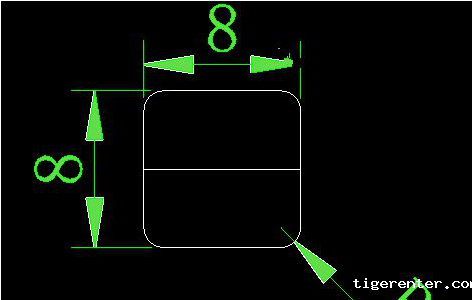

2.画一个边长为8mm的正方形，倒圆R1mm圆角，再沿正边形边的中点画一条直线。

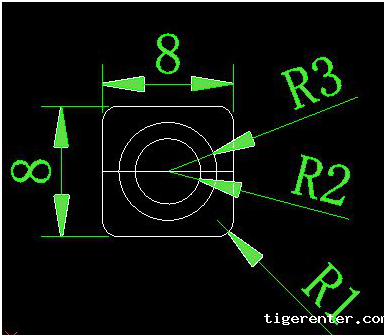

3.以直线的中点为圆心，画两个圆，一个半径为2mm，一个半径为3mm。
4.视图——西南等测视图

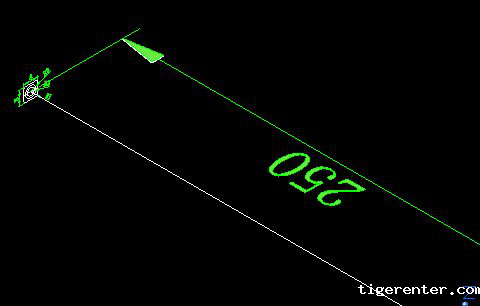

5.以圆心为起点，画一条水平长为250mm的直线。

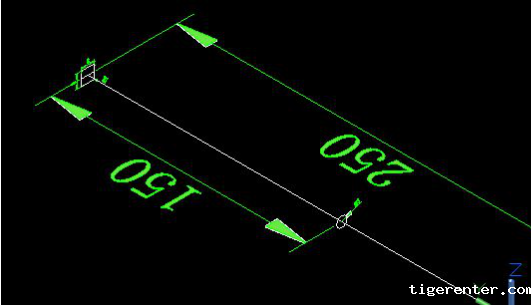

6.将半径为2mm的圆移到直线的未端，再将半径为3mm的圆移到直线的150mm长处。

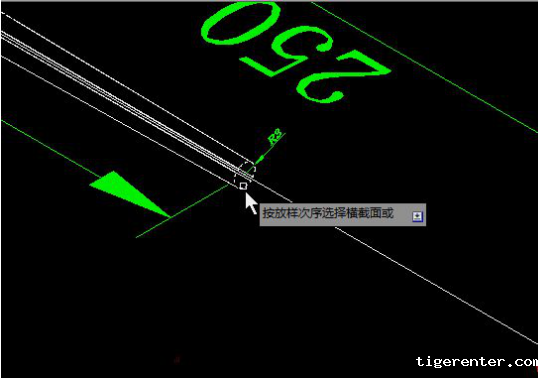

7.loft(放样)——空格——依次点正方形、大圆——小圆——空格——P(路径)——点直线——空格

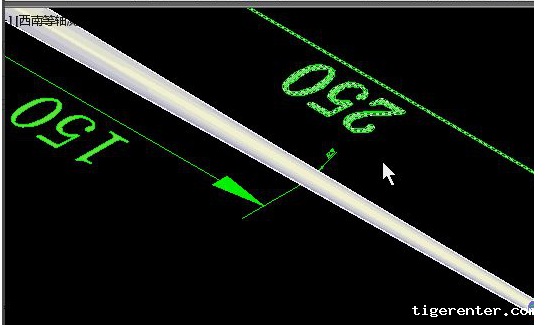

8.将视觉样式转成——概念，SHA——空格——C(概念)，再将标注图层关闭，CAD软件筷就画好啦
