CAD烟灰缸画法

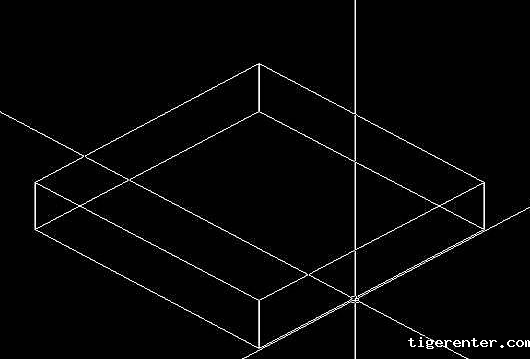

1． 首先打开CAD软件，在XY轴平面绘制一个矩形，输入“rectangle”-“@100,100”，然后执行“extrude”命令使矩形的高度拉伸20，得到一个100*100*20的长方体。

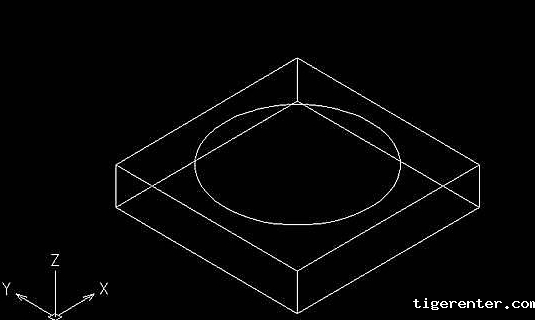

2． 如图，在平面上绘制一个圆半径为40，执行“extrude”拉伸命令，选中圆后输入-15的高度，20设为角度

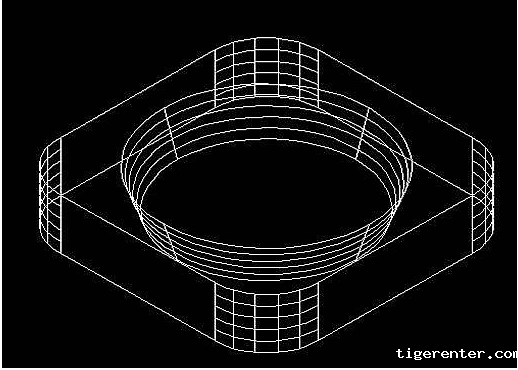

3． 然后执行“subtract”差集命令，选中长方体，再选择圆锥台回车，然后长方体里圆锥台就被挖空，再然后对长方体的四边执行倒角命令

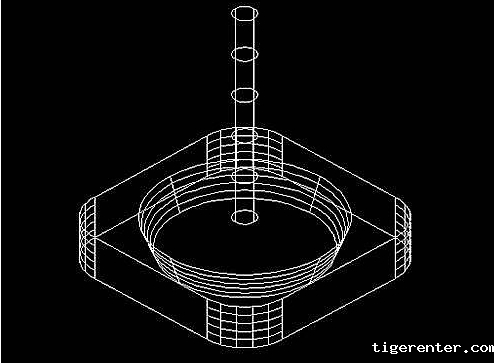

4． 然后开始做烟灰缸的凹槽，以绘制之前圆心为新圆心绘制半径为5，高为100的圆柱体

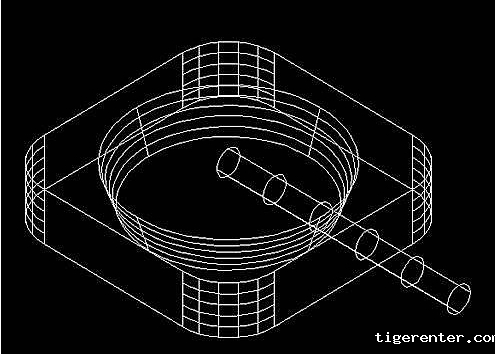

5． 对圆柱体先执行三维旋转命令后执行二维旋转命令，先沿Y轴三维旋转90度，再二维旋转45度
6． 执行阵列命令使圆柱体变成4个，分布在长方体四角

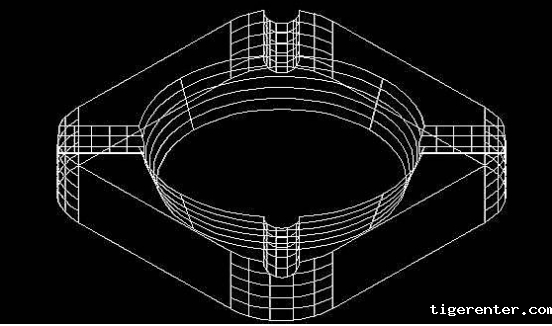

7． 然后再执行差集命令就可以看到四个角的半凹槽已经挖去了

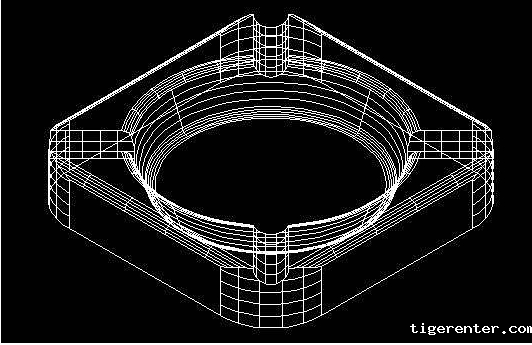

8． 除了四个半圆槽外边的，其它边线执行倒圆角R3

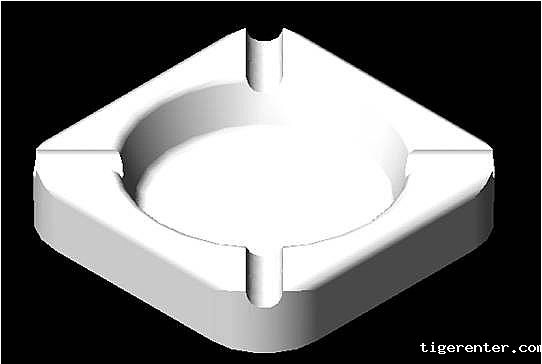

9． 输入渲染命令后的效
