在绘制施工图、建设图的时候我们不可避免会碰到要提取图形数据的情况，毕竟如果没有坐标数据这幅图纸就会不利于看图者的理解。那么提取坐标的方法有哪些呢？下面给大家介绍两种方法：
一、“list”命令
1.打开CAD软件，打开文件，选择图形中需要提取坐标数据的点；
2.在命令行中输入“Li”，这时候所选取点的坐标数据就被提取出来了。
但这个方法的缺点就是只适用于数据量不大的情况，数据量大时很难进行一个个坐标数据的提取，所以接下来我们看另一个方法。
二、“提取数据”法

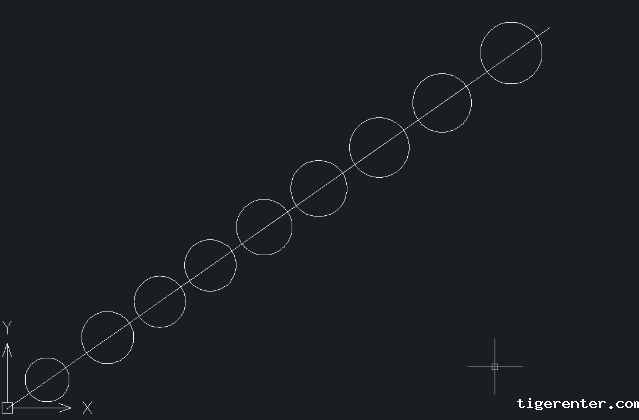

采用举例法来说明：以上面的图形为例，如果我们要获取图形上的所有圆的坐标数据，需要执行下列操作：

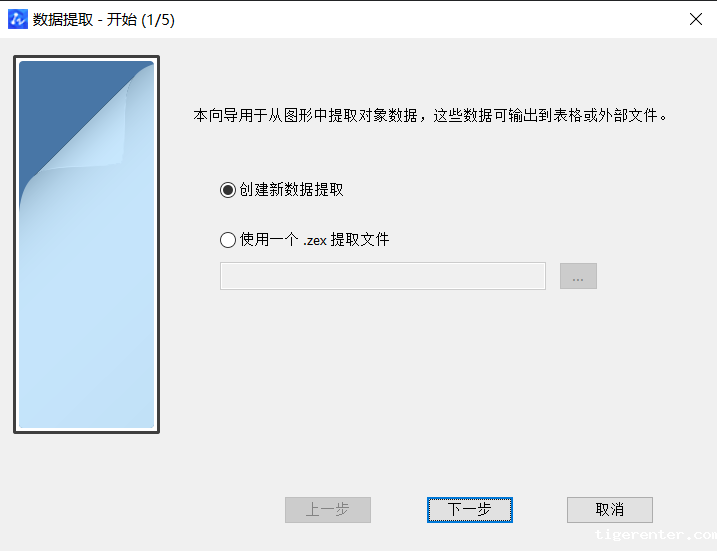

1.在命令行中输入"DATAEXTRACTION"，会弹出如下对话框。

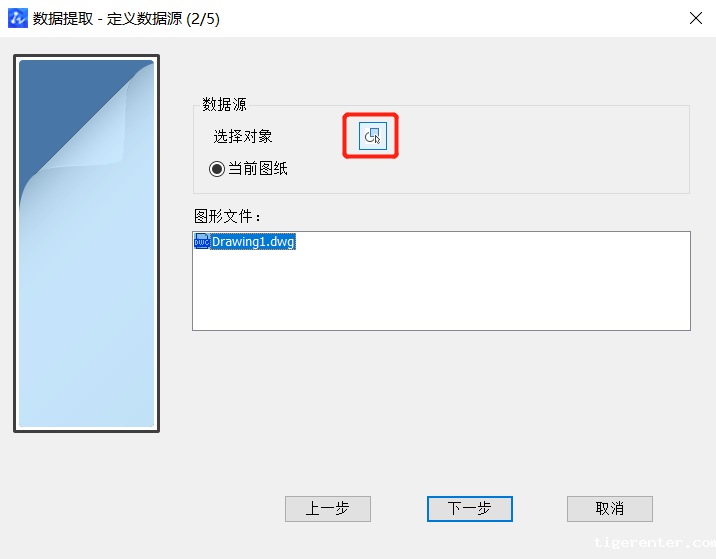

2.选择“创建新数据提取”，点击“下一步”；在定义数据源界面，选择“当前图纸”，点击图中的小图标；

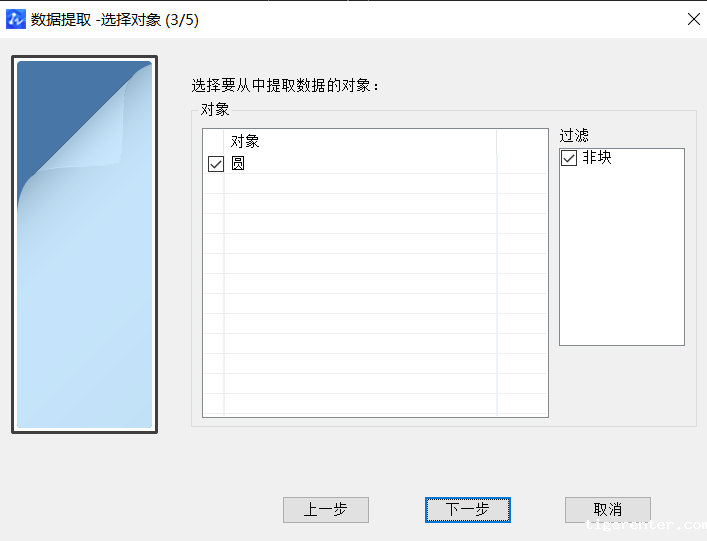

3.在界面中选中所有的“圆”，右键结束选取，单击下一步；

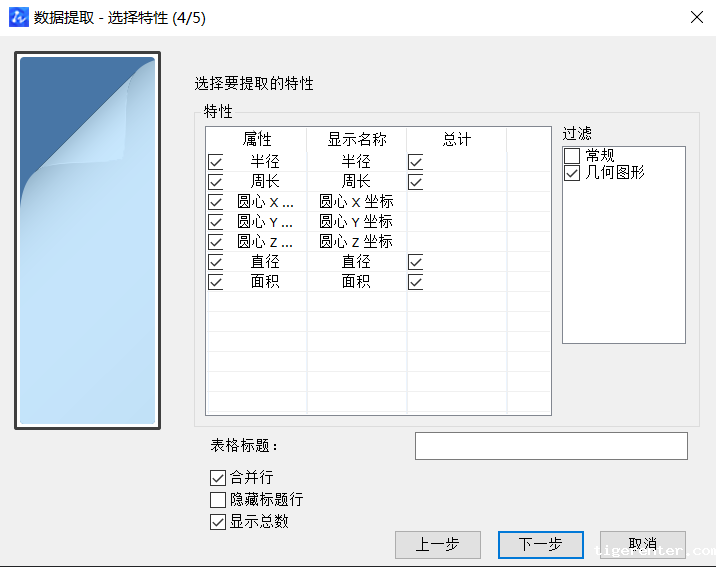

4.在右侧“类别过滤器”中选择“几何图形”，单击“下一步”；
5.选择数据保存的格式，选取存储位置并重命名，单击“下一步”后完成了数据的提取；

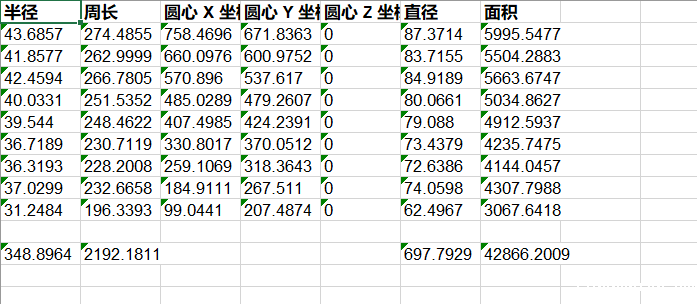

找到“数据提取”所在目录并打开就可以看到提取出来的所有圆的数据了！是不是很神奇？动手试试吧！
