电脑已经成为我们日常生活中必不可少的办公用品，键盘更是在办公方面有着重要作用，那么你知道怎么用CAD绘制键盘帽吗？下面就来学习下吧！
1.打开CAD软件，先将键盘帽的平面图做好；
2.将视图转换为西南等轴测视图，将上面的小方形向上移动12；
3.在菜单栏中选择绘图，建模，放样，选择“仅横截面”选项，在弹出来的对话框中勾选“直纹”；
4.绕X轴将UCS旋转90°，做一条直线连接上方方形的中点并向下偏移1；
5.利用ARC将下面偏移的直线转换为圆弧，并与上面的线创建面域；
6.对面域进行拉伸，高度为10；
7.执行镜像命令复制出左边部分。
8.执行布尔运算，将白色实体减去红色实体部分；
9.执行抽壳命令，设置偏移距离为0.5；
10.利用差集命令将下底面去除；

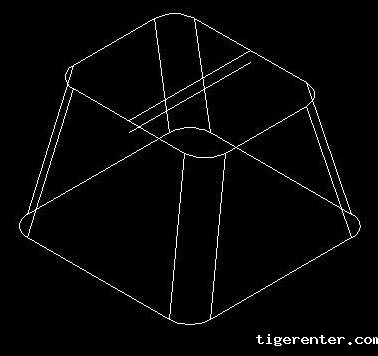

11.以适当半径执行圆角命令，效果如下。

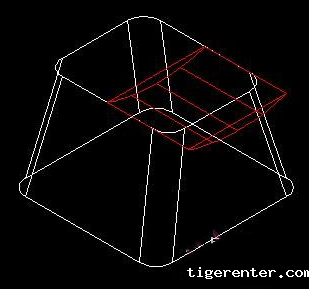

12.使用ET拓展工具做出键盘帽的文字面域；并进行拉伸。
13.执行压印命令，先后选择白色实体和红色实体，对源对象进行删除。

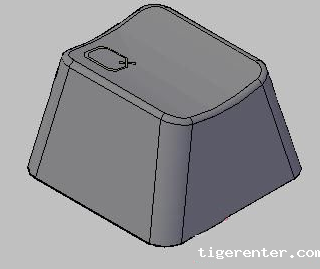

14.最后进行渲染（设置类型、样板）就完成啦！
