VCD对于现代而言可能称得上是“古董”了，相信很多人没见过这种东西。但是并不影响我们拿它来练练手，今天就来看下怎么用CAD画VCD的平面图吧！
1.打开CAD制图软件，新建文件。
2.在左侧工具栏中选择“矩形”，在视图中绘制一个450mm*90 mm的直角矩形；然后对其进行向内偏移，距离为10 mm。

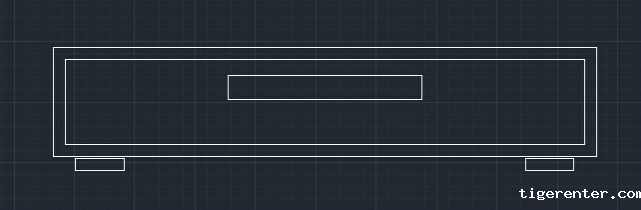

3.再用矩形命令绘制160 mm*20 mm的直角矩形；然后就是VCD的底脚啦。同样也是用矩形命令进行绘制，大小为40 mm *10 mm（这里可以进行矩形的两次绘制，也可以使用镜像命令进行复制），基本形状如下。

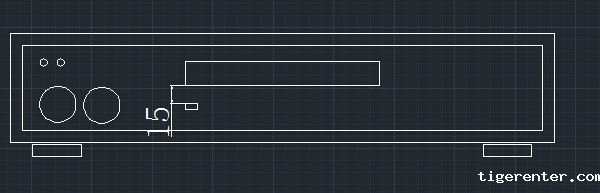

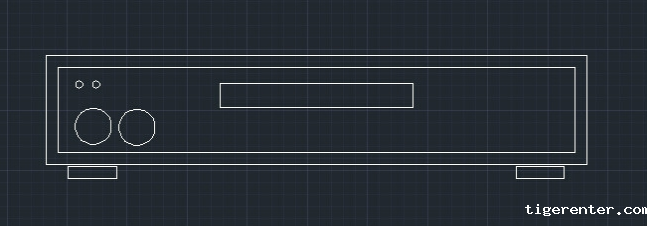

4.在左侧工具栏选中“圆”命令，分别绘制半径为15 mm和3 mm的圆，利用移动和复制命令使其呈现如下图所示效果。
5.接下来就是绘制VCD机上的小按钮啦。用矩形工具绘制10 mm*5 mm的直角矩形，使用移动命令将其放置在合适的位置。然后使用陈列命令，选择刚绘制好的小矩形，单击空格键确定，再选择“矩形”选项，单击空格键确定；然后选择“间距”选项并按空格键确定，设列数之间的距离为16，再次单击空格键；在命令行提示中选择“行数”选项，设置列数为10，行数为1，单击空格键确认。

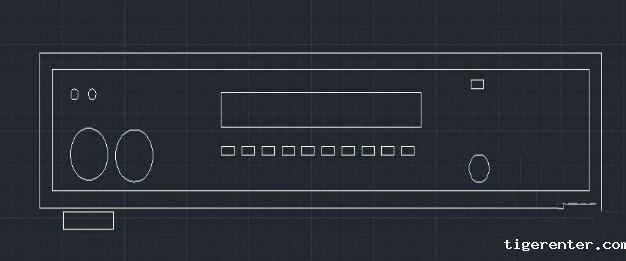

6.再次用矩形命令和圆命令，分别绘制一个10*5 mm的直角矩形和半径为4 mm的圆，并进行位置偏移如下。

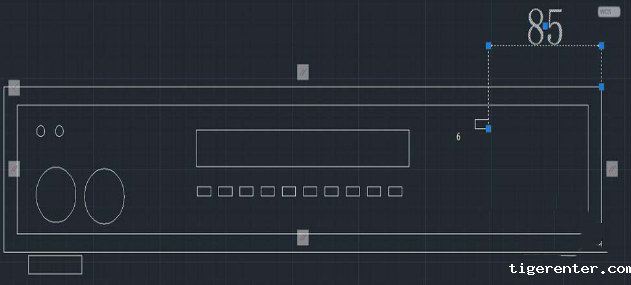

7.对右上角的小矩形执行“陈列”命令（操作同步骤5），间距为15，绘制3行6列的小矩形按钮如下。

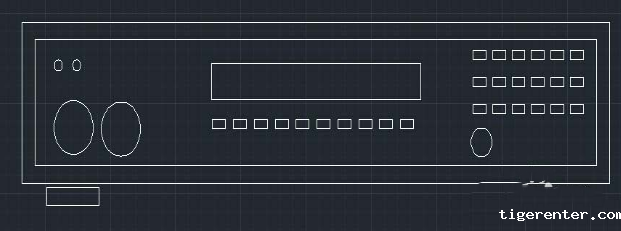

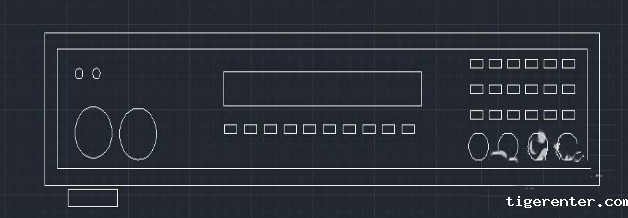

8.同理，对右下方的小圆也执行“陈列”命令，间距为24，行数为1，列数为4.
VCD机平面图的绘制过程到这里就结束啦，刚入CAD的小白可以用这个新利体育官网登陆入口试试手哦！
