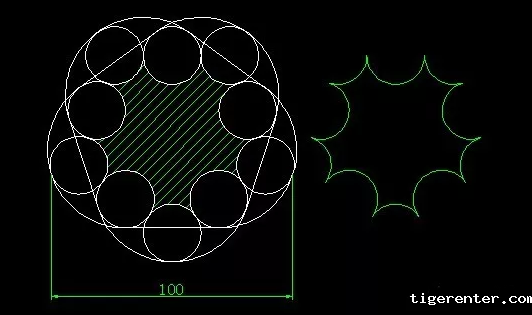

CAD在计算图形的面积的时候非常方便，但是如果碰到下面这种复杂图形求阴影面积又该怎么办呢?
对于这种复杂的组合几何图形，我们可以先研究下它们的画法，在这个过程中问题会迎刃而解哦~
1.先画一个任意大小的圆，在其内部画一个内接五边形；任意选取内接五边形一边（这里选取上面的边进行操作）做四等分，以五边形右上顶点作为圆心，以四分之一长为半径作圆；以五边形上边的第二个四等分点为圆心，四分之一边长为半径再作一个圆。
以大圆内的O点为中心点，N为5，环形阵列两小圆。
2.删除上面为了便于操作而绘制的辅助圆和五边形。

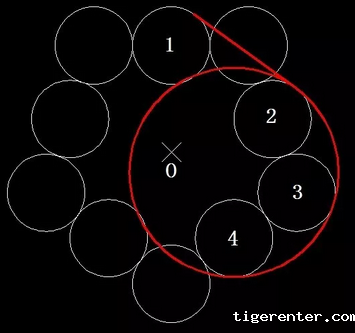

3.画直线相切于圆1、圆2；再做圆2与圆3、圆3与圆4的切线，修剪成圆弧；将O作为中心点，N=5，对直线和修剪后的圆弧进行环形阵列。

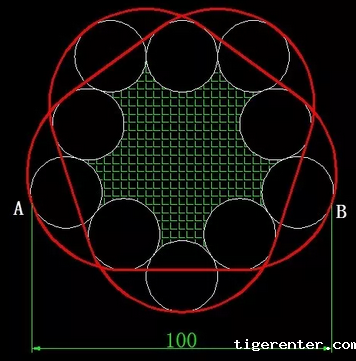

4.以AB两点之间的距离为参照距离，等同于原图中的100，对图形进行整体缩放；求得阴影部分面积300.1193.
是不是很厉害呢？动手检验一下吧！
