本节我们学习如何在CAD中绘制牙膏壳的三维实体。下面是具体的操作步骤：

1、 首先，大家打开tigerenterCAD软件

2、 在命令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的线框密度为20

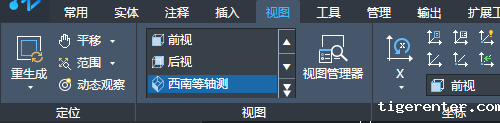

3、 点击【视图】-【西南等轴测】，将视图模式切换到西南等轴测

4、 点击【绘图】-【直线】按钮，绘制一条端点坐标为{（-10，0），（10，0）}的直线

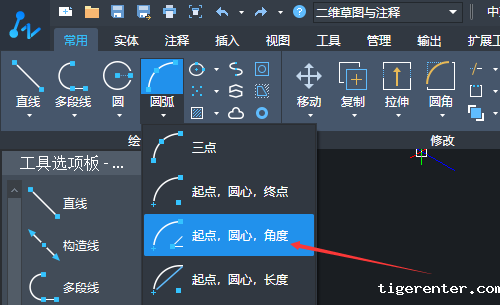

5、 点击【常用】选项板中的【圆弧】-【起点、圆心、角度】按钮，启动圆弧命令

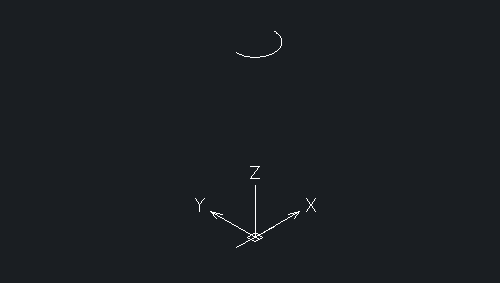

6、 绘制圆心坐标为（0，0，90），起点为（@-10，0），角度为180度的圆弧，绘制完成如下：

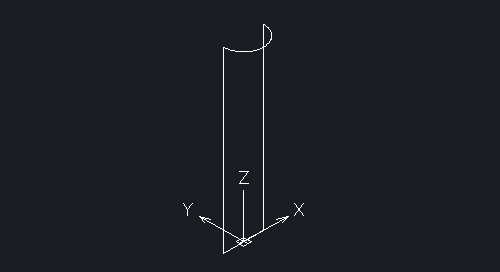

7、 点击【绘图】-【直线】按钮，连接直线和圆弧的两侧端点，如下图所示：

8、 在命令窗口输入EDGESURF，执行边界曲线命令，命令窗口显示和操作如下：

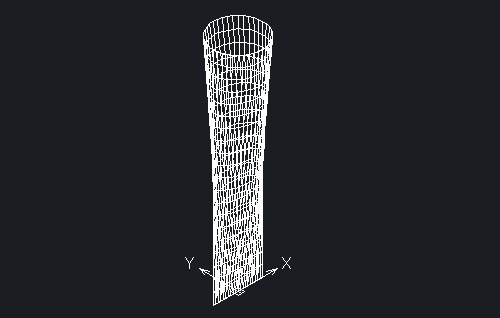

9、 上述命令结束后得到下图：

10、 点击【工具选项板】中【镜像】按钮，将上一步创建的曲面以步骤3绘制的水平直线为镜像线进行镜像，得到下图：

11、 点击【绘图】-【圆】按钮，绘制一个圆心坐标为（0，0，90），半径为10的圆；再次执行【圆】命令，绘制一个圆心坐标为（0，0，93），半径为5的圆

12、 在命令窗口输入RULESURF，依次选择上一步绘制的圆为对象创建直纹曲面，命令窗口的显示操作如下：

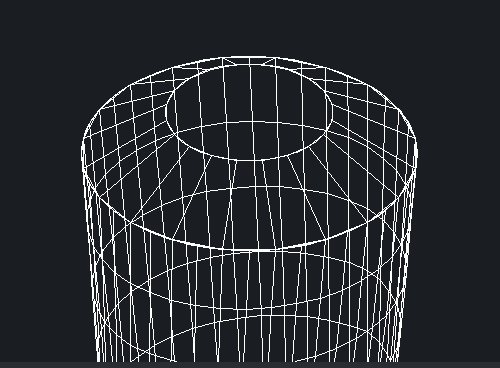

13、 得到下图：

14、 点击【绘图】-【圆】按钮，绘制一个圆心坐标为（0，0，95），半径为5的圆

15、 在命令窗口输入RULESURF，命令窗口的显示操作如下：

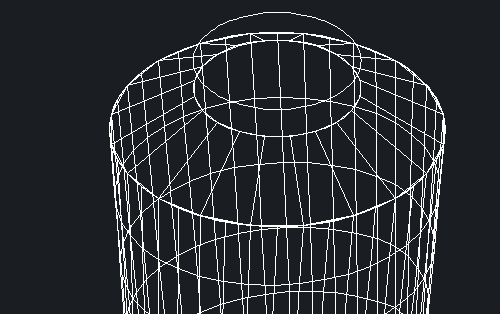

16、 得到下图：

17、 在命令窗口输入PLANESURF，命令窗口显示操作如下：

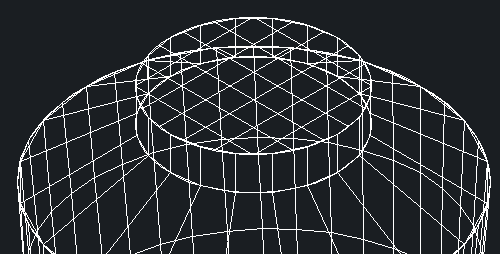

18、 执行上述操作后，得到下图：

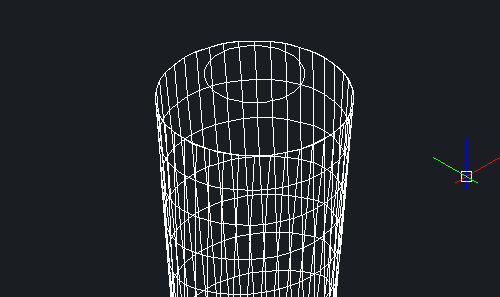

19、 在CAD中将视觉样式切换为平面着色，效果如图：
