本节以绘制动断按钮为例，综合利用CAD的多种绘图工具，首先利用直线和偏移命令绘制基本轮廓，然后利用修剪和删除等命令对图形进行细化处理，同时掌握延伸命令的运用。
1、 首先，大家打开tigerenterCAD软件
2、 选择【默认】-【图层】-【图形特性】命令，在“图层状态管理器”中建立“粗实线”和“中心线”两个新的图层
（1） 将第一个图层命名为“粗实线”图层，所有属性按默认设置即可
（2） 将第二个图层命名为“虚线”图层，线型设置为ZWCAD_ISO02W100，其余属性按默认设置即可

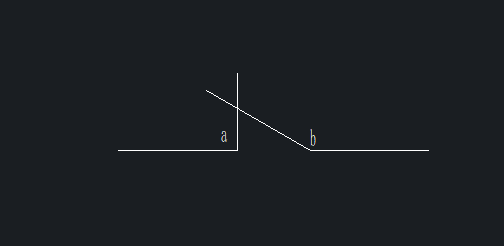

3、 将粗实线图层设为当前图层，点击【绘图】-【直线】按钮，绘制初步的图形

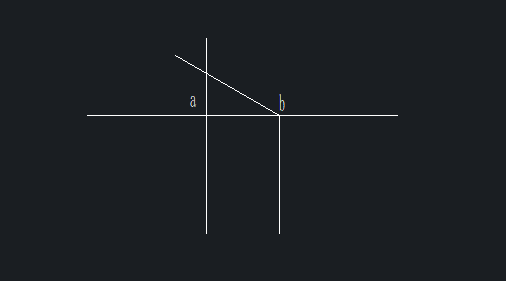

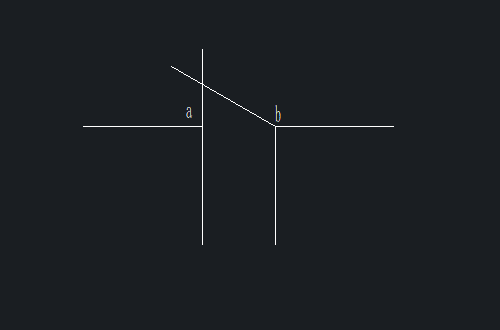

4、 执行【直线】命令，分别以a点和b点为起点，绘制长度为35的竖直直线
5、 重复执行【直线】命令，以a为起点，b为终点绘制直线ab

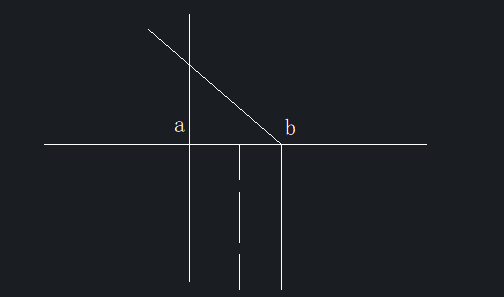

6、 选择【直线】命令，以ab线段的中点为起点，绘制长度为35的竖直直线，并将其所在图层改为“虚线”图层，得到下图

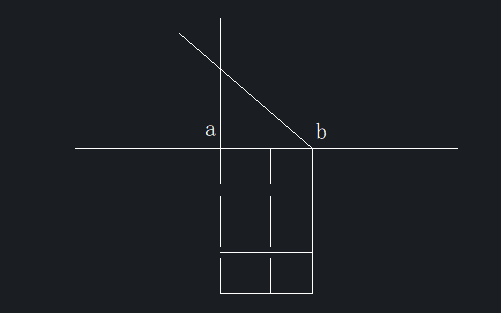

7、 点击【修改】-【偏移】按钮，以ab线段为起始边，绘制两条水平直线，偏移的长度分别为25和35

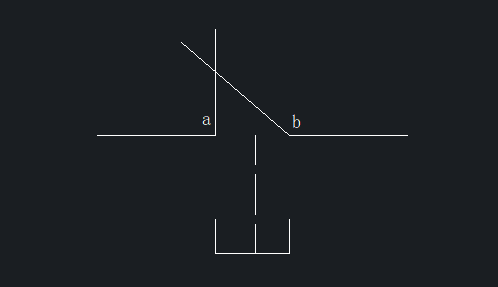

8、 选择【修改】-【修剪】命令，修剪到多余的直线

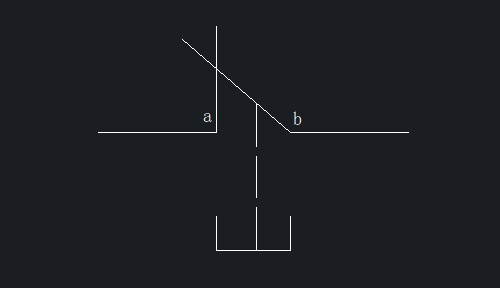

9、 执行【延伸】命令，将虚线延伸到斜线边上，最后在CAD中动断按钮就绘制好了
