CAD中怎么填充菱形并制定大小及起点
CAD中怎么填充菱形并制定大小及起点，
1.打开一个CAD绘图文件

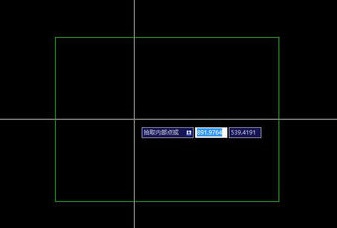

2.画一个待填充区域,这个绿色就是小编想要填充的区域

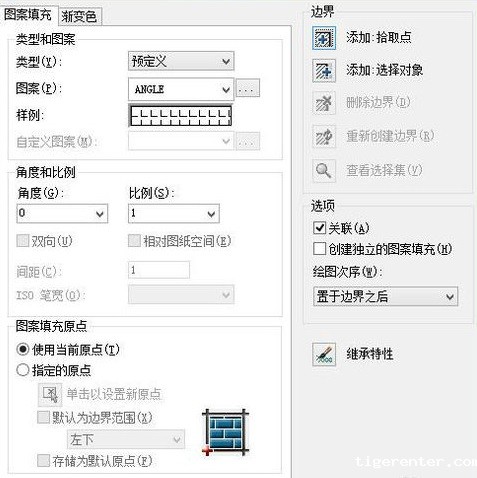

3.快捷键“H”+“空格”,会出现如图所示填充编辑框
4.点击“添加.拾取点”进行一步

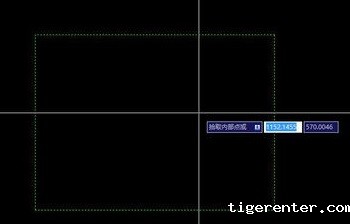

5.自动弹回原界面以后，将光标中心点取你所要填充的区域内，边框显示为虚线就表示选取成功。
6.“空格”，回到填充编辑框

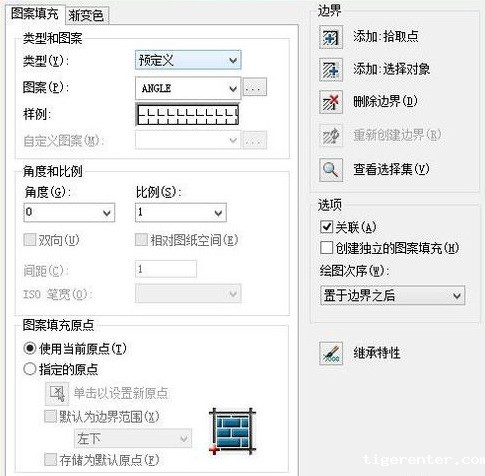

7.点击将类型更改为“用户定义”
8.在“角度”下输入“45”度
9.勾选“双向”
10.输入间距，按自己所需要的输入

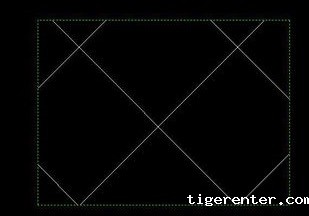

11.可以点击“预览”看下效果，“空格”回到填充编辑框

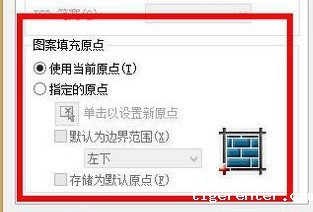

12.需要更改“图案填充原点”为“指定原点”

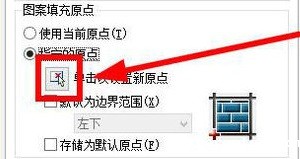

13.点击单击以设置新原点
跳回到界面中

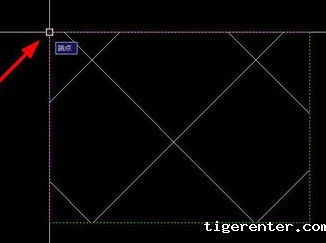

14.将光标中心点击要指定的原点，回到填充编辑框

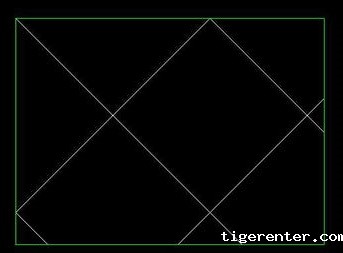

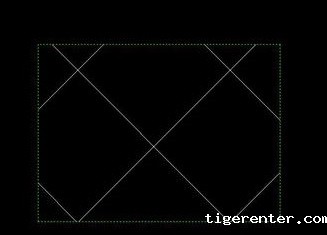

15点击“确定”，双击进去更改，原点就是菱形的拼接的起点。
