如何识别CAD标注是否被修改
如何识别CAD标注是否被修改?小编接下来提供三种方法识别标注尺寸是否有被修改,详细如下
1、
方法一：用燕秀工具箱
利用CAD的插件检测是最快捷和简单的，但前提是下载安装了燕秀工具箱

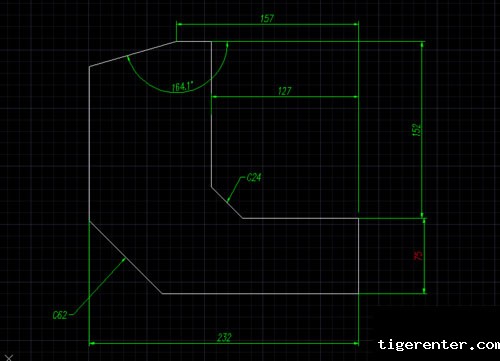

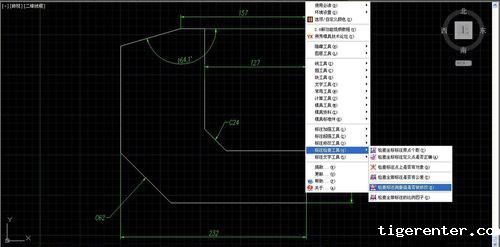

安装了燕秀工具箱后，如图,若有改动过的尺寸，燕秀就会将其改为红色
2、
方法二：用ED编辑查看尺寸

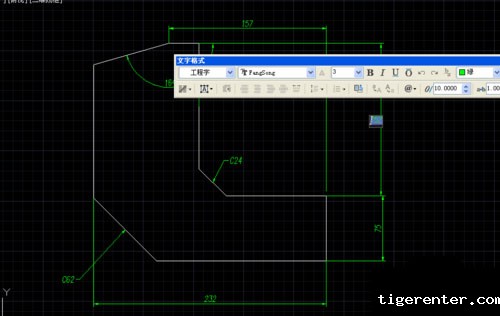

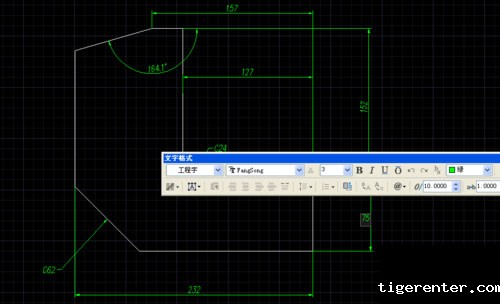

如果没有燕秀，而且尺寸不多。那就按快捷键"ED",再点相对应尺寸，没有改动过的尺寸呈蓝色,有改动则如图，属于可编辑状态
3、
方法三：放大或缩小图形
没有燕秀而且尺寸多，那就直接用放大和缩小而挑选
因为没改动的尺寸会形状更改而改变，改动则不会
如图，复制一个图形放大2倍后，除改动过的尺寸其余都放大了
