怎么用CAD画燃气灶
燃气灶是在绘制整体厨房环节不可或缺的一个图形，所以掌握绘制燃气灶的方法是很重要的，下面我们来分享一下煤气灶的画法。
1.调用矩形命令，绘制尺寸为712*385的矩形，然后调用分解命令“X”分解矩形。
2.将分解后的矩形左、上、右向内偏移20，下侧向内偏移70.
3.调用直线命令，绘制垂直和水平辅助线。
4.调用偏移辅助线，偏移170。

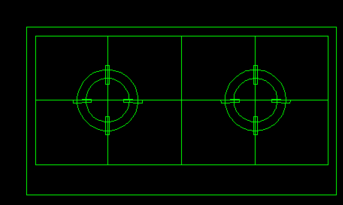

5.调用圆形命令，以左右两边的辅助线交点绘制半径为50和70的同心圆。
6.调用矩形命令，绘制尺寸为42*8的小矩形，并移动到相应位置。然后调用阵列“AR”命令，对矩形进行阵列。调用复制命令，将图形复制到右边，同样以两辅助线交点为圆心。

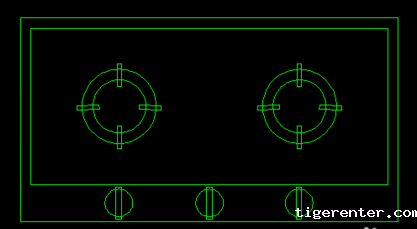

7.绘制出煤气灶开关按钮，删除所有辅助线，煤气灶的绘制就完成了。
以上便是用新利全站体育官网登录画燃气灶的具体教程，如果大家还想要了解更多的相关教程，可以在我们官网上查找哦。
