CAD怎么标注大于180的角度? CAD图纸中的角度大于180,该怎么标注呢?下面我们来看看CAD角度标注的技巧,很简单,适合新手学习,下面一起来看看吧。
1、打开CAD软件,有如下所示一角,外交为大于180度的钝角。

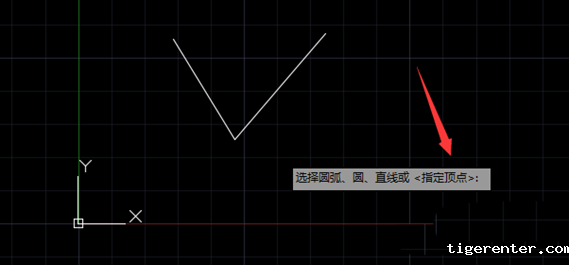

2、输入角度标注命令“dan”,回车。可见默认命令为“指定顶点”,直接回车就行了。

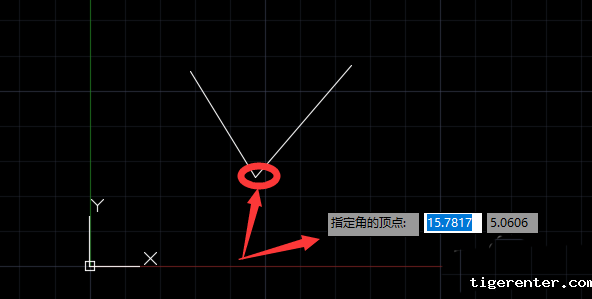

3、指定角点。

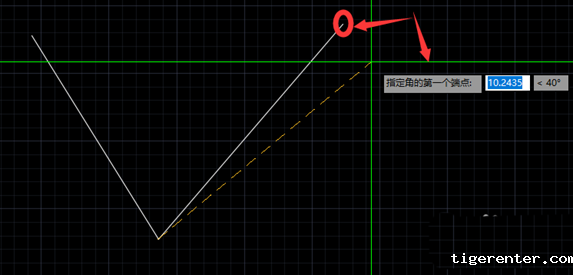

4、指定角的第一个端点。

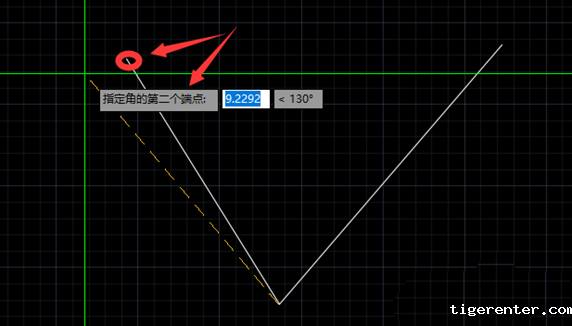

5、指定角的另一个端点。

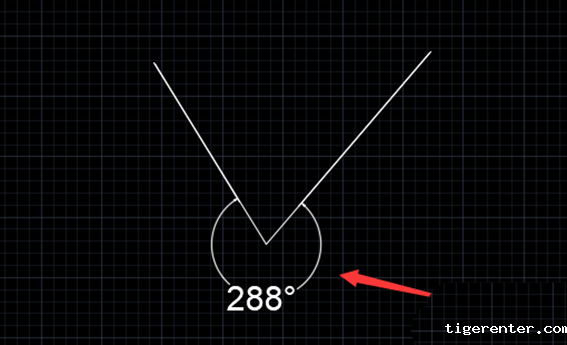

6、标注完成,如图所示,角度标注为288°。

以上就是CAD标注大于180°角度的教程,希望大家喜欢。
