CAD怎么把分散的线段合并成一个整体
CAD制图中，如果图形是由一条条线段组成的，想要抠取图形里面的一个图形，不改变它原本的形状，，该怎么操作呢？下面小编给大家介绍CAD怎么把分散的线段合并成一个整体，并从原有图形中分离出来的方法啊，大家一起来看看具体的教程参考。

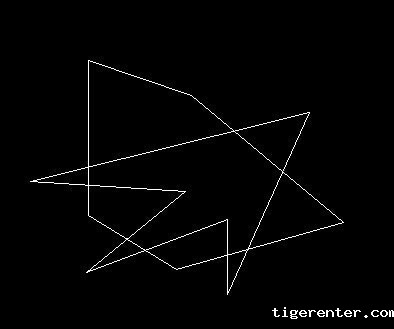

1、首先打开CAD软件，画一个简单的图形，如图所示，这个图由一个个的线段组成。想要把“鸭掌”图像当成一个整体抠出来，而不是一条一条抠取线段，怎么操作？

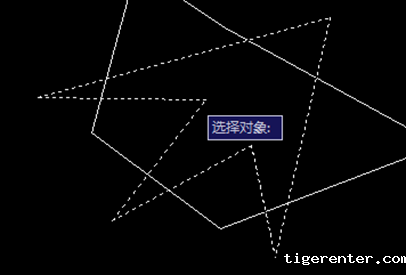

2、在命令栏输入“pe”，出现了PEDIT选择多线段[多条(M)]，点击图形选择要抠出来的“脚丫的”任一条线段，出现是否将其转换为多线段？<Y>选择Y，

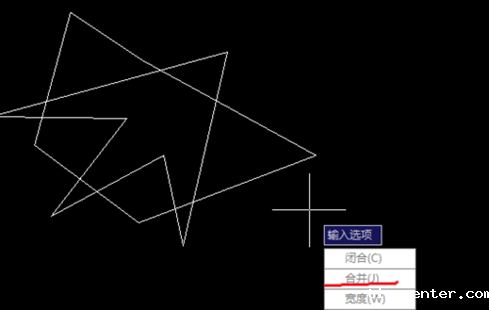

3、出现这个界面，点击合并，再选择你要抠出的图形围成的线段，出现下面这个图形，点击“enter"键，出来完整的图形，可以挪动了

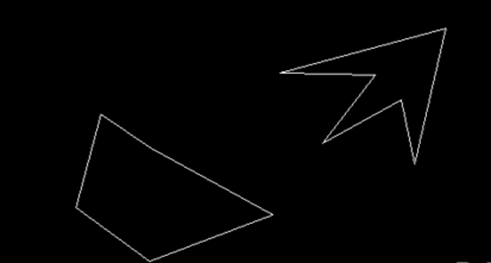

4、如图所示，抠取的图形是一个完整的图形。
以上就是CAD把分散的线段合并成一个整体的教程，大家学会了吗？感兴趣的朋友赶紧动手操作吧。
