CAD直线命令及画法的详细教程

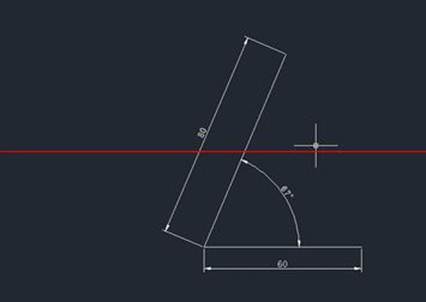

CAD怎么画直线？很简单，我们都知道CAD直线命令的快捷键为L，想要画直线，可以直接在键盘上输入L即可，然后再按空格或回车确定。下面来看看利用直线命令绘图的方法。我们以下面这张图片为例，想要快速画出这个图形有几种方法呢？

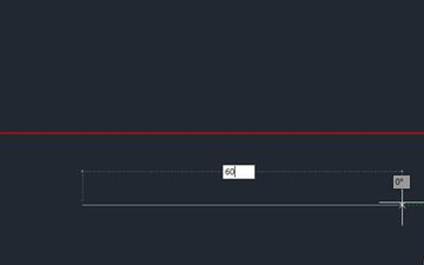

1、打开CAD软件，首先画出底下那条长为60的直线，确定一个点以后，水平移到光标，输入数值60即可。
2、然后画那条长为80的倾斜直线，倾斜角度是67度。可以使用旋转工具：先水平画一条80的直线，再旋转67度。这里我介绍其他几种方法。

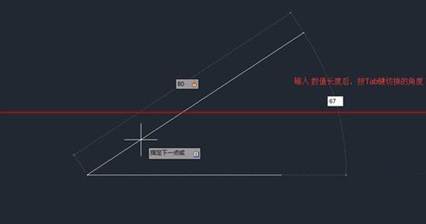

3、第一种:我们选择直线工具，确定端点后，输入数值80，按一下键盘上的tab键，回车确认即可（这里按空格不行）。这个方法得格式是:"长度 tab键 角度"。

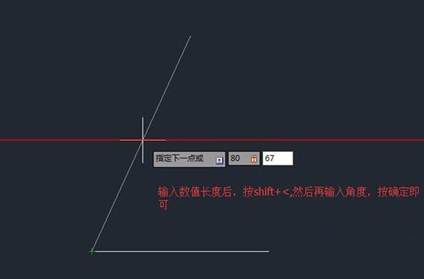

4、第二种：这个和第一种方法差不多，也叫极坐标法。我们在确定第一个点以后，输入数值80，同时按下shift和<键，输入角度67。这个方法的命令格式为:"长度<角度"。
5、第三种：坐标法，这个坐标就是相对坐标（相对于上一点当然第三种：坐标法，这个坐标就是相对坐标（相对于上一点的坐标），由于我们这里不知道相对坐标，所无法用这个方法画这个图形。这个命令非常简单："相对坐标，相对坐标"。）
CAD绘制直线的方法大家掌握了吗？还有三种简便绘制倾斜角度的直线，很简单，记住快捷键命令为L，更好更方便地制图哦。以上就是CAD直线命令及画法的详细教程介绍，希望大家喜欢。更多CAD技巧请关注新利全站体育官网登录的官方公众号。
