CAD如何进行差集运算呢？差集，就是一个面域减去另一个面域或者一个实体减去另一个实体的运算。今天小编先为大家讲解CAD几何体的实体差集运算，下面通过立方体中挖去一个圆柱体的例子来讲解，大家一起来看看箱子的教程。
如图所示，这个零件是一个长方体，挖去一个圆柱体而构成的，因此可以使用差集命令来运算。
1、首先打开CAD软件，设置工作空间为三维建模模式，单击菜单栏的视图命令，选择东北等轴测，按功能键F7隐藏栅格。

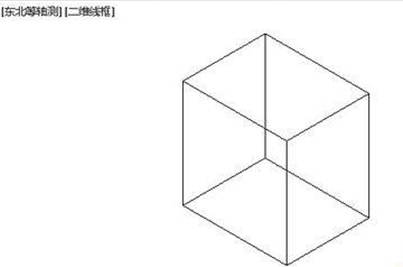

2、点击菜单栏中的【绘图】》【实体】》【长方体】，在画图区画出一个长方体。

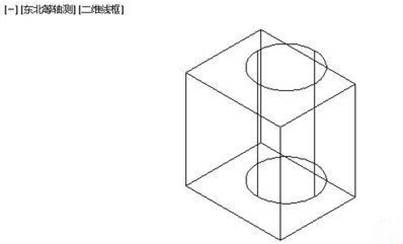

3、单击柱体工具下拉三角，找到圆柱体工具。在长方体内部画一个圆柱体，圆柱体有一部分在长方体外部。

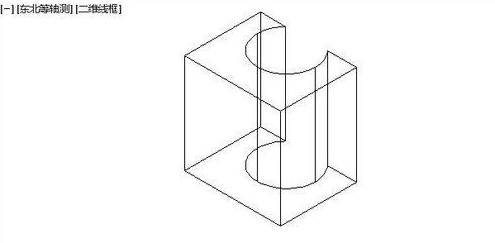

4、差集运算：在底部的命令编辑窗口输入差集运算命令SUBTRACT，回车确认。然后单击要被减去的实体，即长方体，回车。再单击需要减去的实体，即圆柱，回车确认。这样就得到差集实体了。

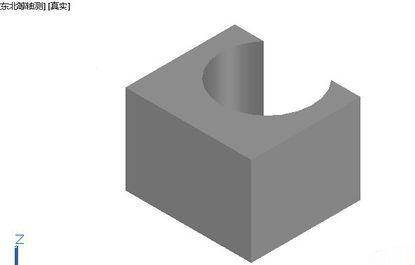

5、渲染图形：单击渲染工具，等待一会就渲染完成，如下图显示的图形。
以上就是CAD几何体的差集运算方法啊，通过实体差集运算得到一个长方体挖去圆柱体的图形，最后通过渲染得到立体美观的图案。
