CAD怎么绘制三维的多边柱形图
CAD怎么绘制三维的多边柱形图？CAD可以绘制三维的立体图形，这里通过绘制一个多边柱形图来介绍CAD三维图形的画法，该怎么操作呢？下面一起来看看详细的教程吧。

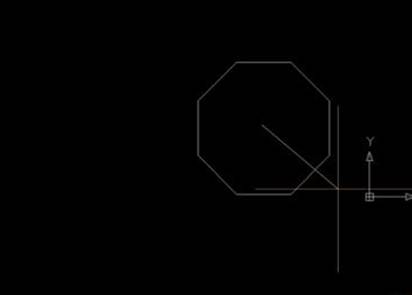

1、本例举例说明画一个八边形的柱体，打开CAD软件，使用正多边形的命令任意画一个尺寸的八边形。
2、单击拉伸图标，跟着操作提示走。选择拉伸对象--点击8边形--右击确定。
3、指定拉伸高度。（这里输入90，尺寸单位mm），回车确定，如图所示。

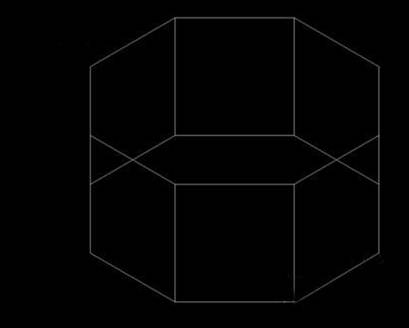

4、点击西南等轴测查看画好的柱形图，如图所示。

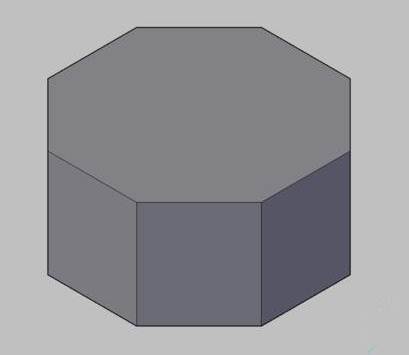

5、为了更直观地呈现，我们点击概念视觉样式。这样，我们就画好了一个三维的多边柱形。
以上就是CAD绘制三维的多边柱形图的教程，同理可以绘制任意多边形的柱形图，以及其他三维图形等，大家可以多加尝试便可熟练掌握，希望大家喜欢！
