CAD怎么画一个好看的吊钩
CAD怎么画一个吊钩平面图？CAD可以绘制多种图形，今天小编给大家介绍一种快速绘制吊钩的方法，下面来看看详细的操作教程。
1、绘制竖直和水平的中心线。
2、将水平的中心线向上偏移90和120个单位。
3、再将水平中心线偏置15个单位。
4、绘制一个长度为23，宽端为36的矩形。

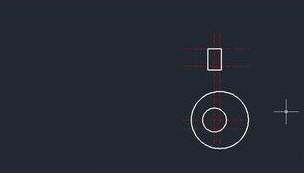

5、绘制一个半径为20的圆。
6、向右偏置中心线9个单位，并绘制半径为48的圆。
7、将中心线向左右偏置15个单位。
8、倒圆角半径为40，大圆与最右的中心线。
9、倒圆角半径为60，大圆与最左的中心线。
10、将小圆向外偏置40个单位。

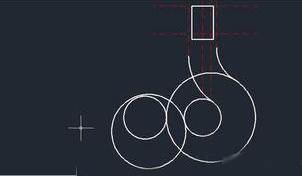

11、绘制以最下方的中心线交点为原点，半径为40的圆。
12、删除如下图所示的圆与中心线。
13、将大圆向外偏置23个单位。
14、绘制如下图所示的圆，半径为23 。
15、删除水平中心线和圆。
16、绘制相切、相切、相切的圆。
17、修剪多余的线条。

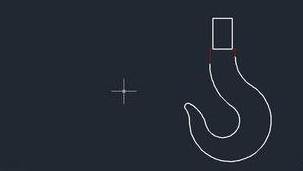

18、转化为实线，完成吊钩。
这里绘图要很细心，大概的操作步骤如上所述，感兴趣的朋友可以发挥自己的所长，画一个自己喜欢的吊钩图形吧。
