CAD怎么使用块标注粗糙度
CAD怎么使用块标注粗糙度？cad中想标注粗糙度，该怎么操作呢？今天我们就来看看使用块来标注的教程，详情如下。

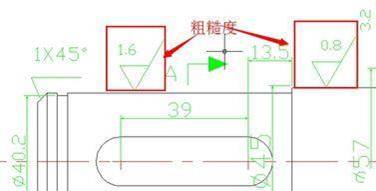

1、首先，我们看下粗糙度的符号，如图

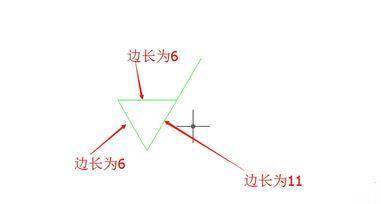

2、在空白处画出粗糙度符号，夹角为60°。

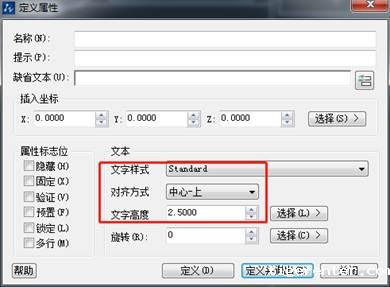

3、画出后，点击绘图→块→定义属性，弹出属性定义对话框。选择如下参数
对正：中心-上
文字样式：Standard
文字高度：2.5

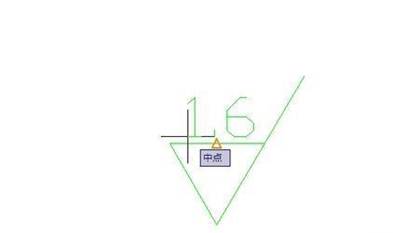

4、插入数字

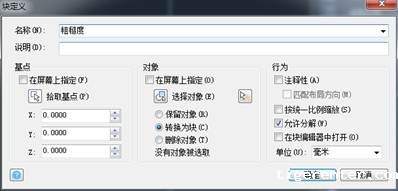

5、接下来创建块。绘图→块→创建，弹出块定义对话框。名称：粗糙度，拾取插入点；选择对象为整个图形

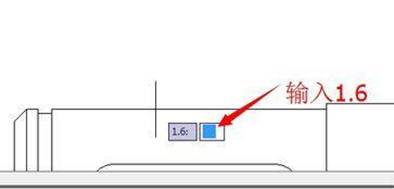

6、创建成功后进行插入：点击插入，选择粗糙度。选择放置的位置；输入数值

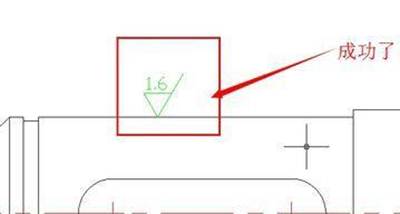

7、成功插入粗糙度，结果如图。
以上就是CAD利用块来标注粗糙度的教程，很简单，大家可以尝试操作一下哦。
