ＣＡＤ怎么绘制各种云线？ＣＡＤ中绘制云线时控制不住鼠标，画不出好看的云线，该怎么办呢？今天小编给大家介绍ＣＡＤ绘制云线的技巧，下面来看看具体的操作方法。

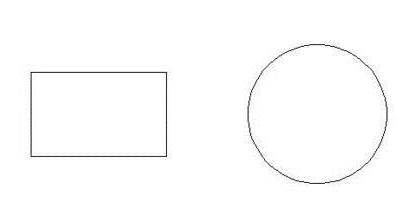

1、首先，我们先画出一个矩形和圆，rec快捷键可以画出矩形，c快捷键画出圆。如下图所示
2、revc（云线快捷键），空格，a（弧长），空格，输入最小弧长，空格，输入最大弧长，本例中设最小弧长为10，最大弧长20.
3、o（对象），空格，选择对象，即我们之前绘制的矩形和圆。

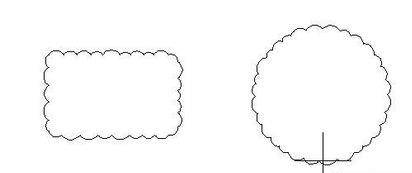

4、我们看一下，选择矩形和圆之后的不反转方向的效果。

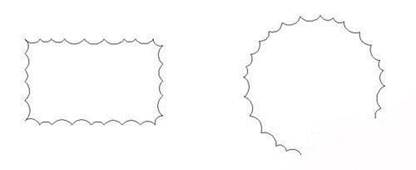

5、我们看一下，选择矩形和圆之后的反转方向的效果。
注意事项：
如果想做其他形状的，可以用pl多段线画出任意你想要的图形，之后利用上述方法操作即可
