CAD中圆角的应用
CAD绘图时圆角的应用非常广泛，功能也很强大，可以应用在圆角，也可以剪切、延长等。这里小编给大家介绍CAD中圆角的应用操作过程，下面是详细的教程。
一、利用圆角操作画腰型槽

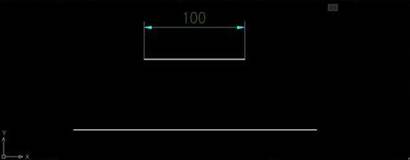

1、打开CAD，画两条平行线；

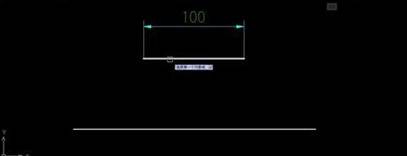

2、输入圆角操作快捷键“F”，如图选择第一条线；

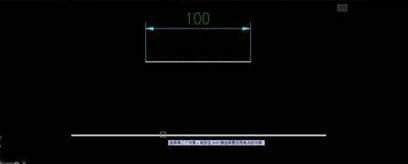

3、如图选择第二条线；则腰型槽一边圆角画好；
4、随后，在按同样的方法画另一边圆角。注意：腰型槽的长度有选中的第一条直线决定。
二、利用圆角操作或倒角操作“剪切”

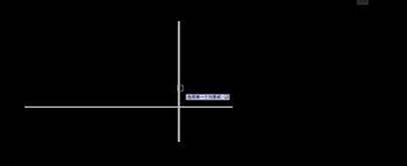

1、首先在CAD中画两条相交的直线，输入圆角命令并设置圆角半径R=0；选择第一条直线；（利用倒角操作剪切时，将其两个倒角长度设置为0，操作方法与圆角一致）

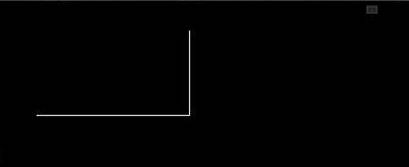

2、选择第二条直线；即可完成直线的剪切；
三、利用圆角操作或倒角操作“延长”

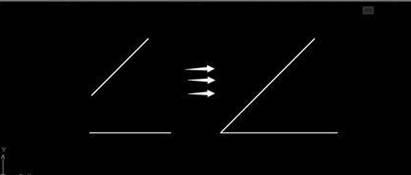

1、在CAD中，绘制两条不相交并且不平行的直线，利用圆角或倒角即可延长至刚好相交；操作方法与上述相同；
以上就是CAD中圆角的应用方法介绍,很简单,大家可以尝试画一下.
