CAD怎么绘制建筑图的平面门
cad经常绘制建筑图，在建筑图纸中要绘制门窗，想要在建筑图中画门，该怎么画呢？下面我们就来看看cad平面门的设置方法

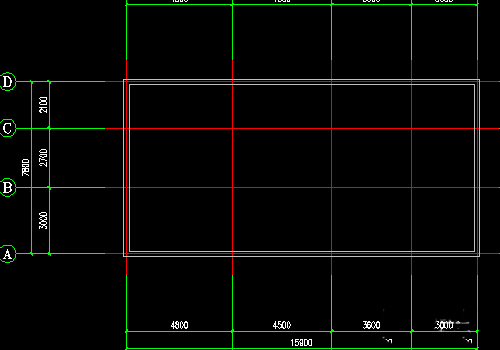

1、首先我们打开一个带有墙的工程图纸。
2、然后再菜单中点击门窗下的门窗，在弹出的门窗口中设置门的类型、高和宽等。

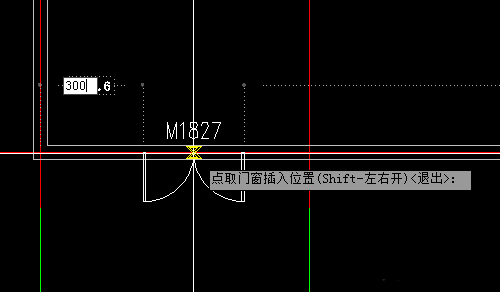

3、各项都设置好以后，我们可以把鼠标放到我们画好的墙上可以看到，点取门窗的插入位置。在左右的数字栏中可以输入距离来精确控制门的位置。
4、设好以后点击鼠标或按回车键确定。

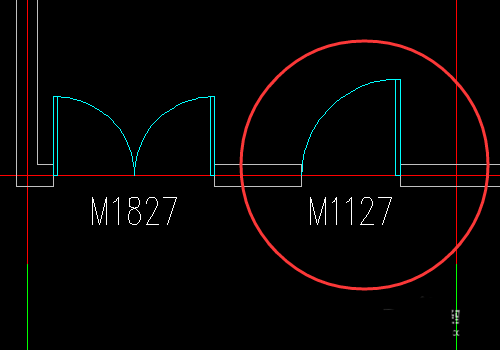

5、平面门插入完成。如果对门的开启方向和内外部满意可以单击右键来调整。选中要调整的门（可多选）然后点击右键。我们选择内外反转。
6、我们可以看到门我们选中的门全部朝外开了。我们再次选择后点击右键这次选择左右反转。
7、我们可以看到单扇的门开启方向改变了。
这样建筑图中的门就绘制完成了，大家可以尝试画一下。
