CAD如何使用镜像功能
在使用CAD进行绘图时，我们需要掌握镜像功能，这样可以加速我们绘图的过程。一个人绘图水平的高低，很大程度上取决于绘图的速度，所以掌握好镜像的使用步骤，看起来是十分必要的。

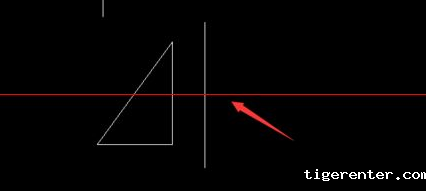

1、CAD草图中是一条直线和三角形，需要在直线的右侧画一个三角形，与左边对称，有多种方法可以实现，最简单快捷的当然就是镜像功能。
2、镜像功能的操作按钮在右侧的工具栏，点击开始进行镜像功能的操作。

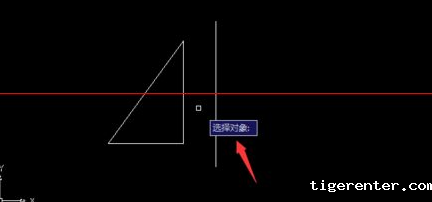

3、首先需要选择镜像的对象，对于本例来说，就是直线左侧的三角形，点击进行选择。

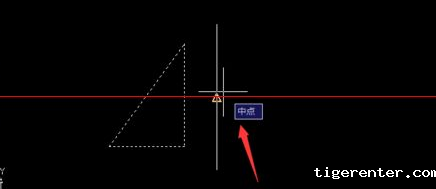

4、对象选择完成以后，右键单击，之后选择镜子，一般来讲，在直线上选择相应的点就可以啦。

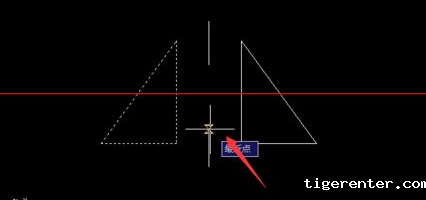

5、在指定直线的第二点的时候，镜像的三角形就已经出来了，选择直线上的第二点，点击即可。

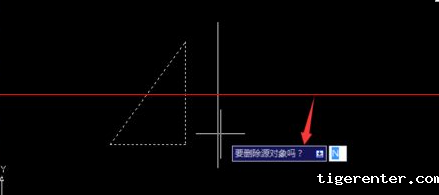

6、接下来，会提示你是否选择删除源对象，默认状态时不删除的，如果你想删除的话，输入大写的Y就可以啦。

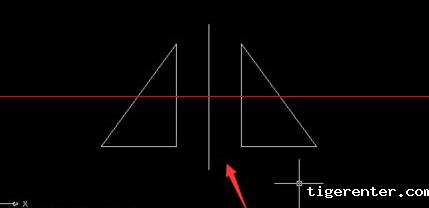

7、默认状态下，保留源对象，直接点击回车键，这样有关镜像的所有操作就完成了，下图就是镜像之后的效果。
