CAD中怎么画一个大圆与多个小圆相切
在CAD中,如何能做到一个大圆中,里面有四个内切圆,在四个内切圆里面又有一个小圆和他们相切呢?接下来,新利全站体育官网登录给大家带来一段教程。
1、首先,绘制大圆。

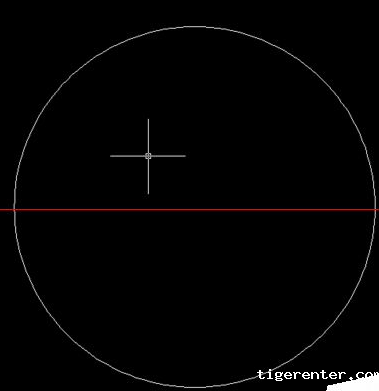

2、接着做辅助线,过圆形的两条互相垂直的直线,简单点就是把圆等分四分。

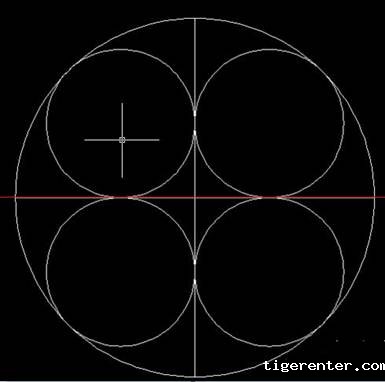

3、画小圆,用绘图——>圆——>相切,相切,相切,分别切圆和两条直线,如此画四个小圆。

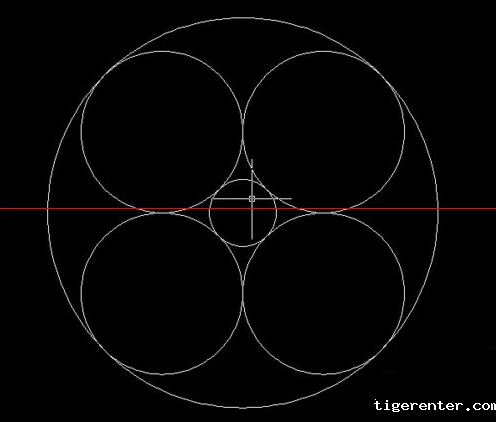

4、删除辅助线,用同样的办法:绘图——>圆——>相切,相切,相切,分别切四个小圆中的三个,画出第五个小圆。
