CAD插入的图片怎么去掉多余的部分?

这几天看到好几个网上问关于在CAD中怎么抠掉插入图片多余部分的，有说要插入公司LOGO的，有说要抠花的图片的，有要抠建筑效果图的。CAD虽然有裁剪功能，如果是公司LOGO，形状相对规则，还可以绘制一个边界来裁剪，如果LOGO真的简洁到可以用边界来抠的话，大多数人就选择直接绘制好边界，然后填充颜色，直接用CAD图形替代图片了。

但如果是一朵花、一个人物或建筑的照片，要想在CAD中将边界一点点画出来就太麻烦了，通常不这么做，需要借助PS的图片处理软件，关于图像的裁剪之前发过文章，可以看下面经验链接。本篇重点介绍利用图像软件抠图的方法。

一、用PS将图像处理成透明

1、PS不是我的强项，这里只是简单介绍一下图像处理成什么状态，保存成什么格式就可以满足要求，具体选择技巧、图片处理技巧就不细讲了。启动PS，打开我们要处理的图片，如图所示的变形金刚和汽车的图片。

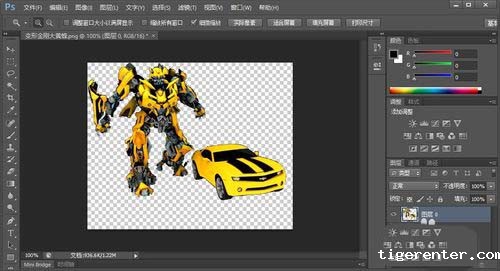

2、想办法将其他空白区域删除并使这部分为透明，如图所示。

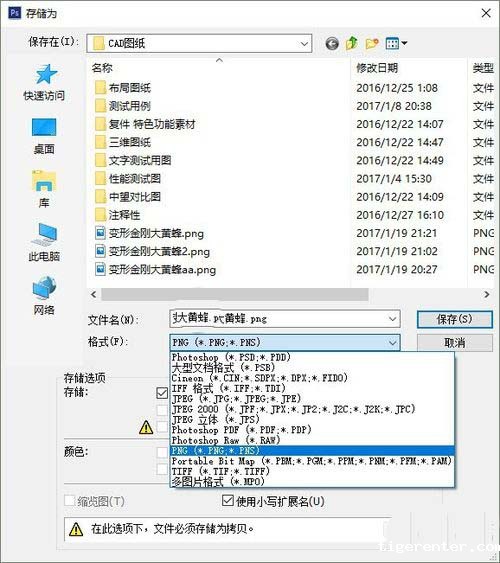

3、将编辑后的图像另存为PNG或TIF等能保存透明效果的图片，如图所示。CAD是可以识别这种透明效果的，这样就把问题简单化了。

二、在CAD中插入图像并设置透明

1、将图片在PS里抠好后，在CAD里的操作就变得异常简单。执行附着ATTACH命令，或插入图像IMAGEATTACH命令后，浏览打开刚才处理过的图片。

2、在弹出的附着图像对话框中，如果想让光栅图像按1:1的尺寸插入，就取消勾选“在屏幕上指定”缩放比例。

3、设置好参数后，单击确定按钮关闭对话框，根据提示在窗口中指定图像的插入位置。选中插入的图像，在CAD高版本中会自动显示“图像”面板，其中包括图像相关的各种编辑工具，其中有一个功能是“背景透明度”，如果用的版本比较低，可以选中图像后在特性面板（CTRL+1）中设置图像透明。

4、可以看到图像已经被完整地抠出来了，美中不足的是还会显示图像的矩形边框。在面板中选择隐藏边框，或者输入IMAGEFRAME或FRAME命令回车，输入0回车，都可以将图像的边框隐藏掉，这样才能得到完美的抠图效果。

5、在设计过程中我们会用到多种软件，我们就应该发挥每一种软件的长处，既然要处理图像，抠图，就要充分利用PS，CAD主要还是用来画矢量图形吧。CAD图像透明不仅可以处理上面这种透明图像，一些扫描的地形图存成单色的TIF文件，CAD可以自动处理成透明的效果，并且可以调整线条的颜色。
